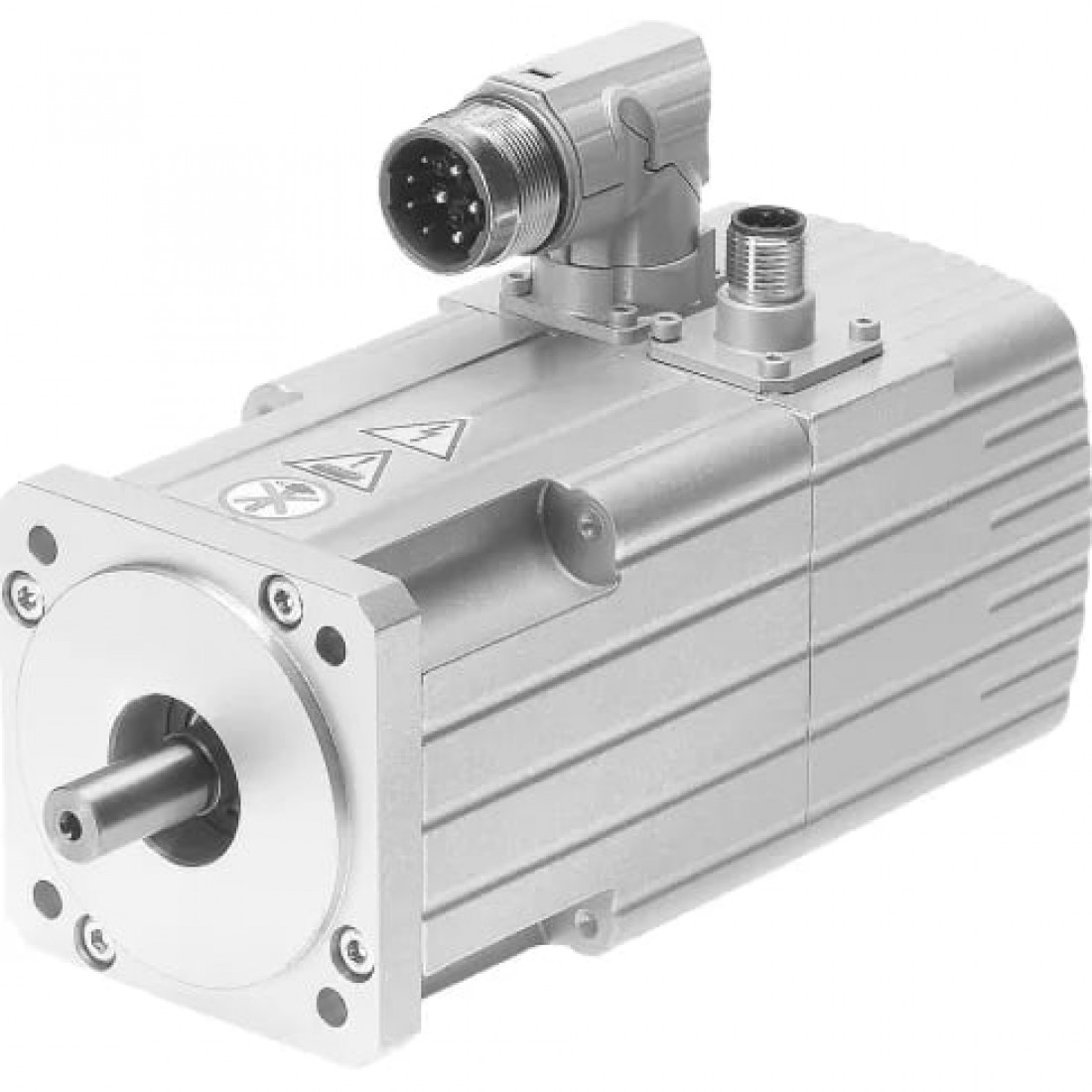

Серводвигатель Festo EMMS-AS-70-S-LS-RS-S1

Массо-габаритные и монтажные характеристики

Вес

2.100 г

Основные характеристики

Артикул

1550892

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

150 Н

Индуктивность обмотки фаза-фаза

14,5 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

39,47 мВ/мин

Максимальная скорость

6.450 1/мин

Момент удержания

1,64 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

866 Вт

Номинальный момент

1,43 Нм

Номинальный ток мотора

2,2 А

Общий момент инерции массы при подъеме

0,379 кг/см²

Пиковый момент

3,1 Нм

Пиковый ток

5 А

Постоянная мотора

0,647 Нм/А

Принцип измерения поворотного энкодера

Индуктивный

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

7,66 Ом

Тип переключателя обмотки

Звезда внутри

Триггер энкодера положения ротора

18 бит

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

360 В

Номинальное рабочее напряжение DC

360 В DC
