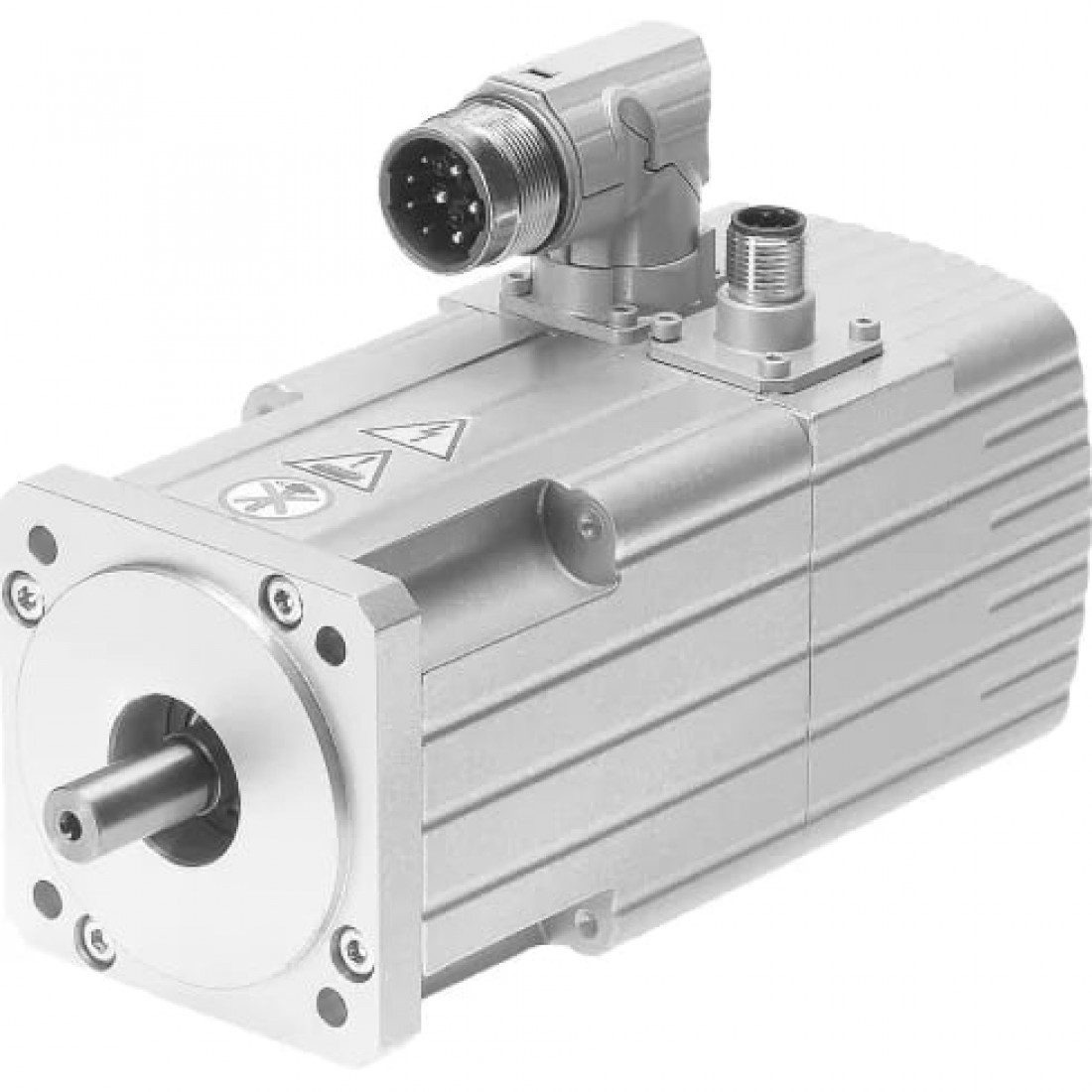

Серводвигатель Festo EMMS-AS-70-S-LS-RSB-S1

Массо-габаритные и монтажные характеристики

Вес

2.300 г

Основные характеристики

Артикул

1550894

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 1769 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

150 Н

Индуктивность обмотки фаза-фаза

14,5 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

39,47 мВ/мин

Максимальная скорость

6.450 1/мин

Момент инерции тормоза

0,07 кг/см²

Момент удержания

1,64 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

866 Вт

Номинальный момент

1,43 Нм

Номинальный ток мотора

2,2 А

Общий момент инерции массы при подъеме

0,449 кг/см²

Пиковый момент

3,1 Нм

Пиковый ток

5 А

Постоянная мотора

0,647 Нм/А

Потребляемая мощность, тормоз

11 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

7,66 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

2 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

360 В

Номинальное рабочее напряжение DC

360 В DC
