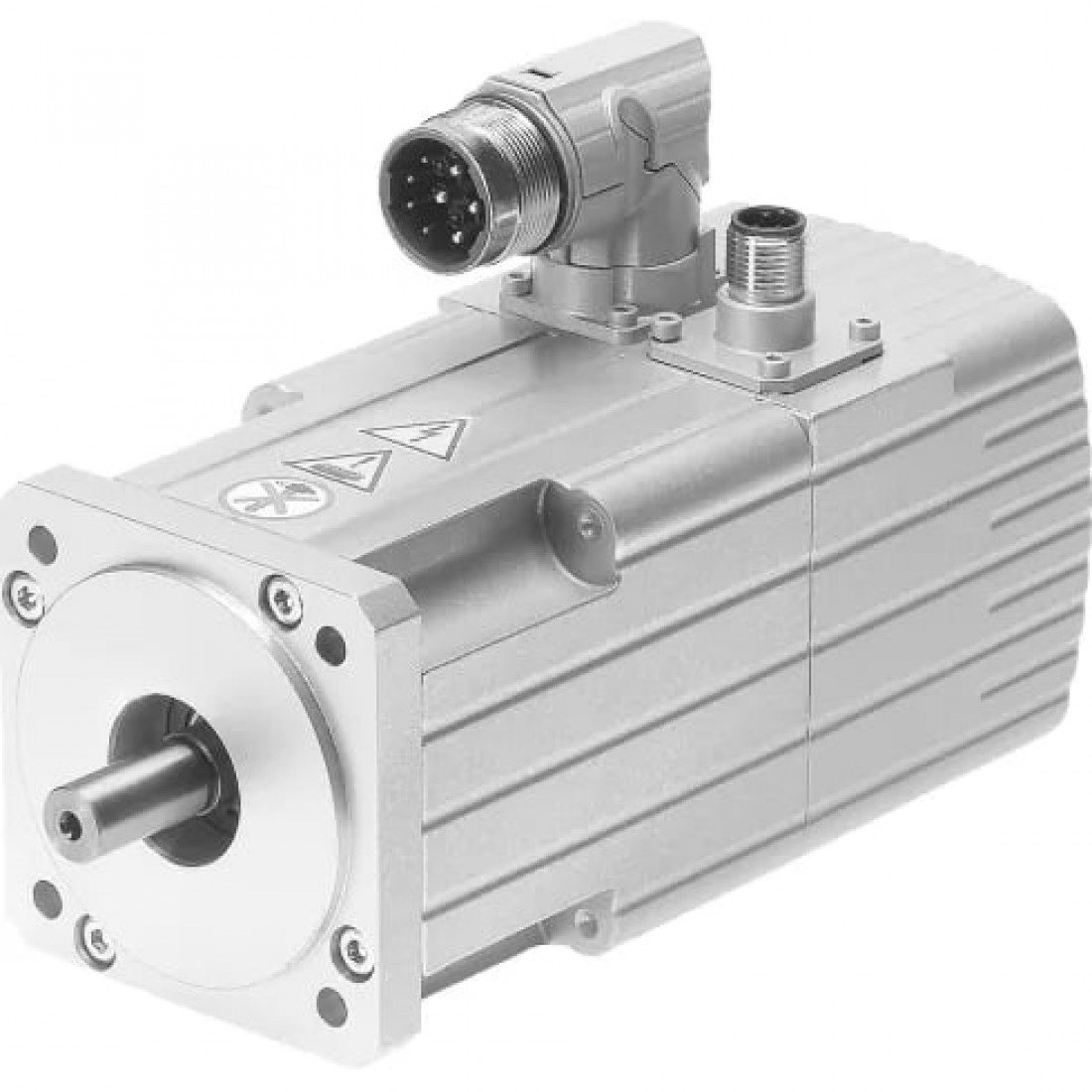

Серводвигатель Festo EMMS-AS-70-SK-HS-RSB-S1

Массо-габаритные и монтажные характеристики

Вес

2.300 г

Основные характеристики

Артикул

1550924

Наименование

Серводвигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

MTTF, субэлемент

76 лет, поворотный энкодер; 1769 лет, удерживающий тормоз

MTTFd, субэлемент

152 года, поворотный энкодер

Датчик положения ротора

Абсолютный однооборотный энкодер

Допустимая осевая нагрузка на вал

75 Н

Допустимая радиальная нагрузка на вал

150 Н

Индуктивность обмотки фаза-фаза

31,785 мГн

Интерфейс поворотного энкодера

EnDat 21

Класс защиты изоляции

класс F (155 °C)

Класс расчета параметров по стандарту EN 60034-1

S1

Константа напряжения, фаза-фаза

61,83 мВ/мин

Конструкция вала - сегментная шпонка

DIN 6885, A 4 x 4 x 16

Максимальная скорость

6.460 1/мин

Момент инерции тормоза

0,07 кг/см²

Момент удержания

1,5 Нм

Мониторинг температуры

PTC-резистор

Номинальная мощность мотора

794 Вт

Номинальный момент

1,31 Нм

Номинальный ток мотора

1,29 А

Общий момент инерции массы при подъеме

0,449 кг/см²

Пиковый момент

5,17 Нм

Пиковый ток

5,9 А

Постоянная мотора

1,016 Нм/А

Потребляемая мощность, тормоз

11 Вт

Принцип измерения поворотного энкодера

Индуктивный

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Сопротивление обмотки фаза-фаза

22,442 Ом

Тип переключателя обмотки

Звезда внутри

Тормозной удерживающий момент

2 Нм

Триггер энкодера положения ротора

18 бит

Циклы переключения, удерживающий тормоз

10 миллионов холостых ходов (без работы трения)

Условия эксплуатации

Относительная влажность воздуха

0 % - 90 % (без образования конденсата)

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От -10 °C до +40 °C

Температура хранения

От -20 °C до +60 °C

Электрические характеристики

Класс защиты

IP65

Номинальное напряжение DC

565 В

Номинальное рабочее напряжение DC

565 В DC
