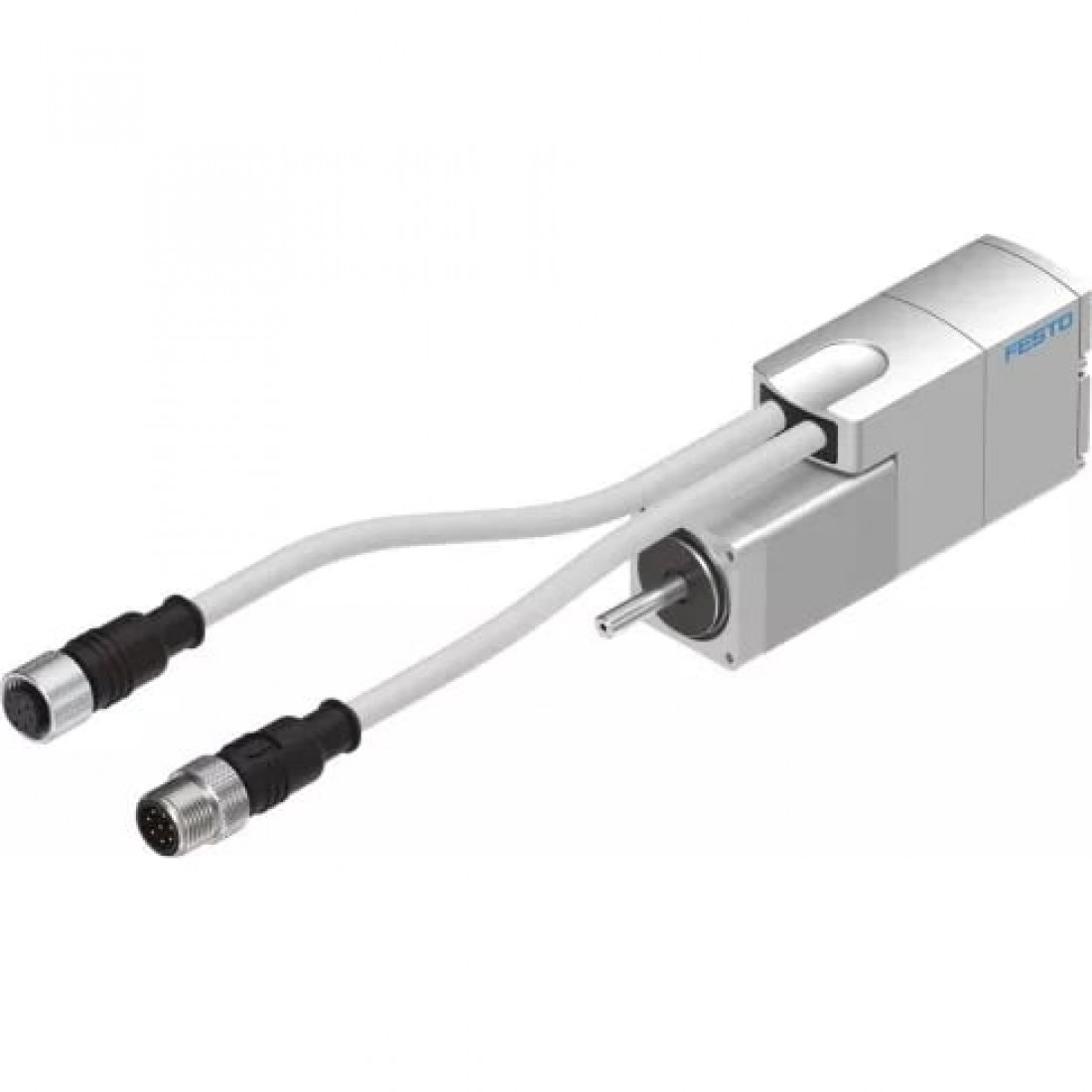

Шаговый двигатель Festo EMMS-ST-28-L-SEB

Массо-габаритные и монтажные характеристики

Вес

380 г

Основные характеристики

Артикул

1451382

Наименование

Шаговый двигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

Датчик положения ротора

Инкрементальный энкодер

Допустимая осевая нагрузка на вал

7 Н

Допустимая радиальная нагрузка на вал

20 Н

Интерфейс поворотного энкодера

RS422 TTL AB-канал + нулевой индекс

Класс защиты изоляции

B

Класс расчета параметров по стандарту EN 60034-1

S1

Класс температурной стойкости по стандарту EN 60034-1

B

Константа напряжения, фаза

6 мВмин

Максимальная скорость

6.000 1/мин

Массовый момент инерции ротора

0,018 кг·см²

Момент инерции тормоза

0,007 кг/см²

Номинальный ток мотора

1,4 А

Общий момент инерции массы при подъеме

0,025 кгсм²

Погрешность шагового угла

±5 %

Потребляемая мощность, тормоз

8 Вт

Принцип измерения поворотного энкодера

Оптический

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Тормозной удерживающий момент

0,2 Нм

Удерживающий момент мотора

0,09 Нм

Фаза обмотки индуктивности

1,4 мГн

Фаза сопротивления обмотки

2,3 Ом

Шаговый угол при полном шаге

1,8 °

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP65

Номинальное рабочее напряжение DC

48 В DC
