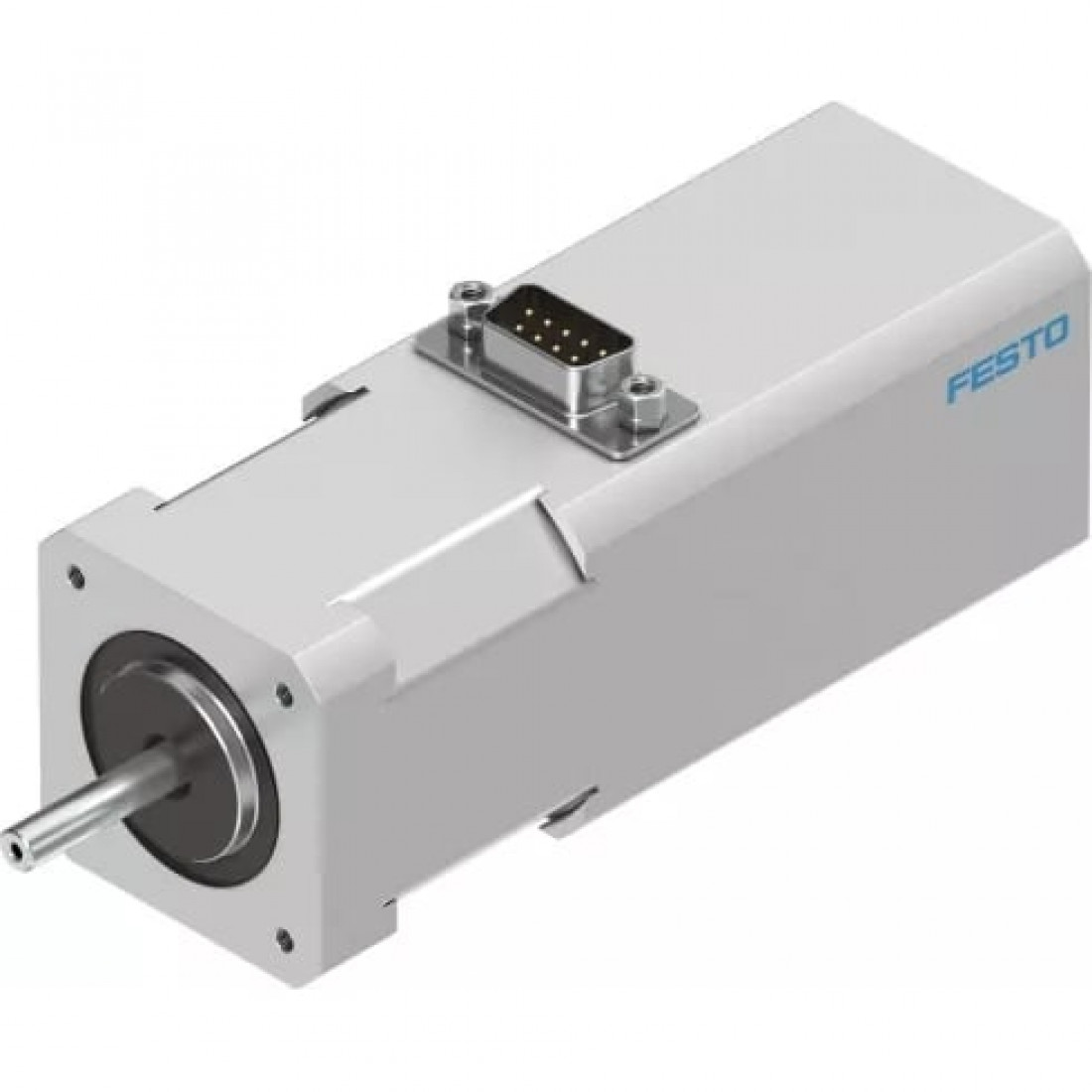

Шаговый двигатель Festo EMMS-ST-42-S-SB-G2

Массо-габаритные и монтажные характеристики

Вес

540 г

Основные характеристики

Артикул

1370472

Наименование

Шаговый двигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

Допустимая осевая нагрузка на вал

7 Н

Допустимая радиальная нагрузка на вал

20 Н

Класс защиты изоляции

B

Класс расчета параметров по стандарту EN 60034-1

S1

Класс температурной стойкости по стандарту EN 60034-1

B

Константа напряжения, фаза

23 мВмин

Максимальная скорость

1.740 1/мин

Массовый момент инерции ротора

0,082 кг·см²

Момент инерции тормоза

0,013 кг/см²

Номинальный ток мотора

1,8 А

Общий момент инерции массы при подъеме

0,095 кгсм²

Погрешность шагового угла

±5 %

Потребляемая мощность, тормоз

8 Вт

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Тормозной удерживающий момент

0,4 Нм

Удерживающий момент мотора

0,5 Нм

Фаза обмотки индуктивности

3,3 мГн

Фаза сопротивления обмотки

1,75 Ом

Шаговый угол при полном шаге

1,8 °

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP54

Номинальное рабочее напряжение DC

48 В DC
