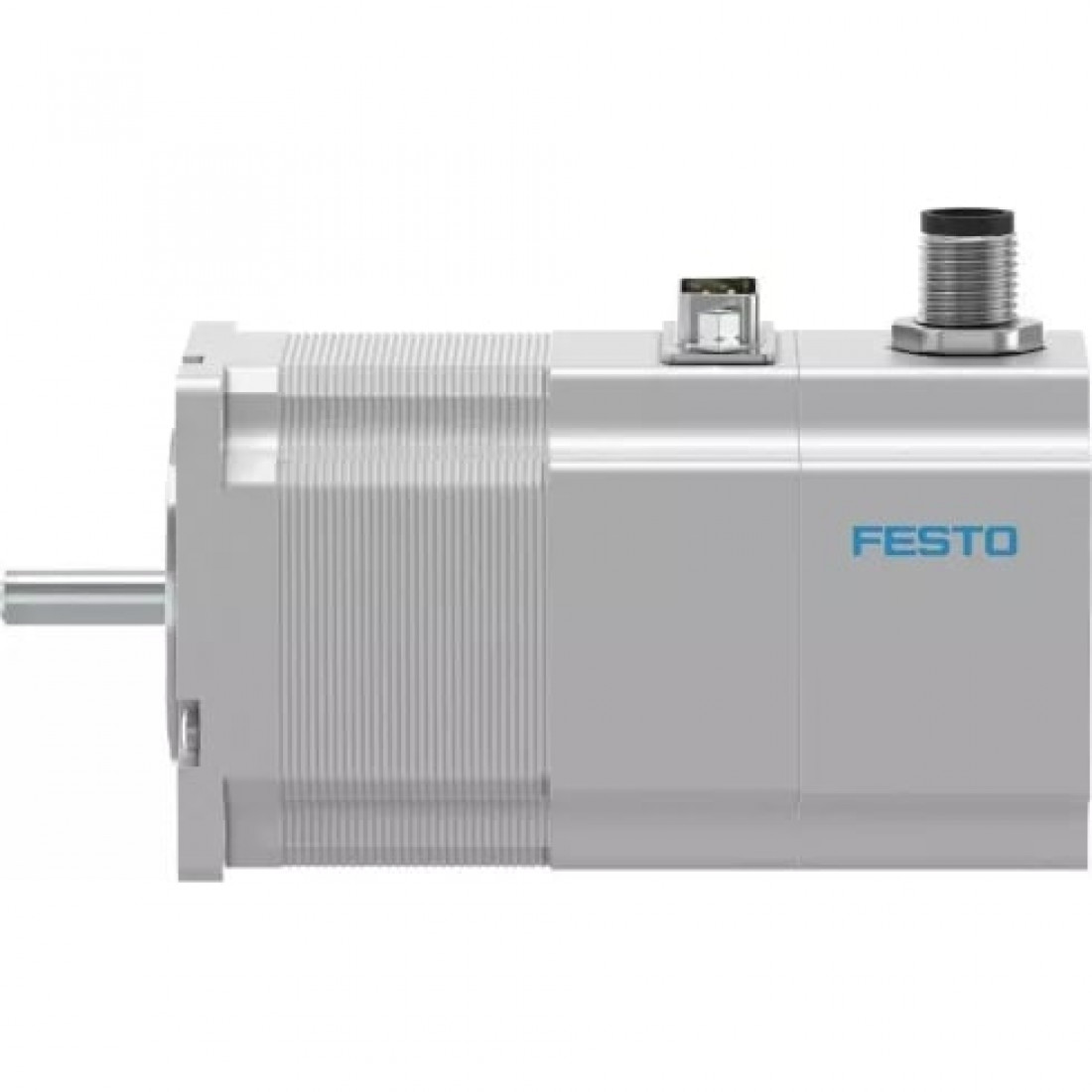

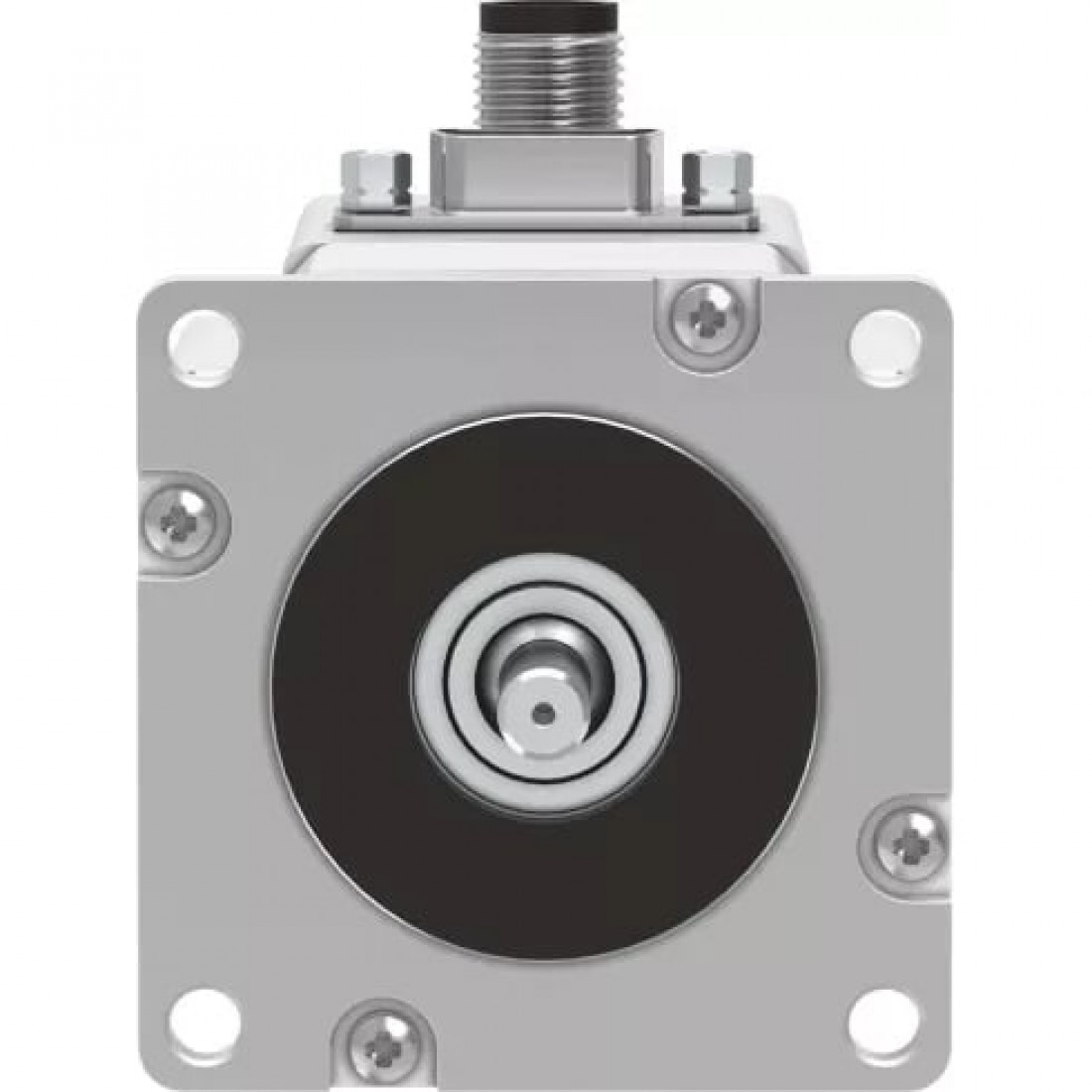

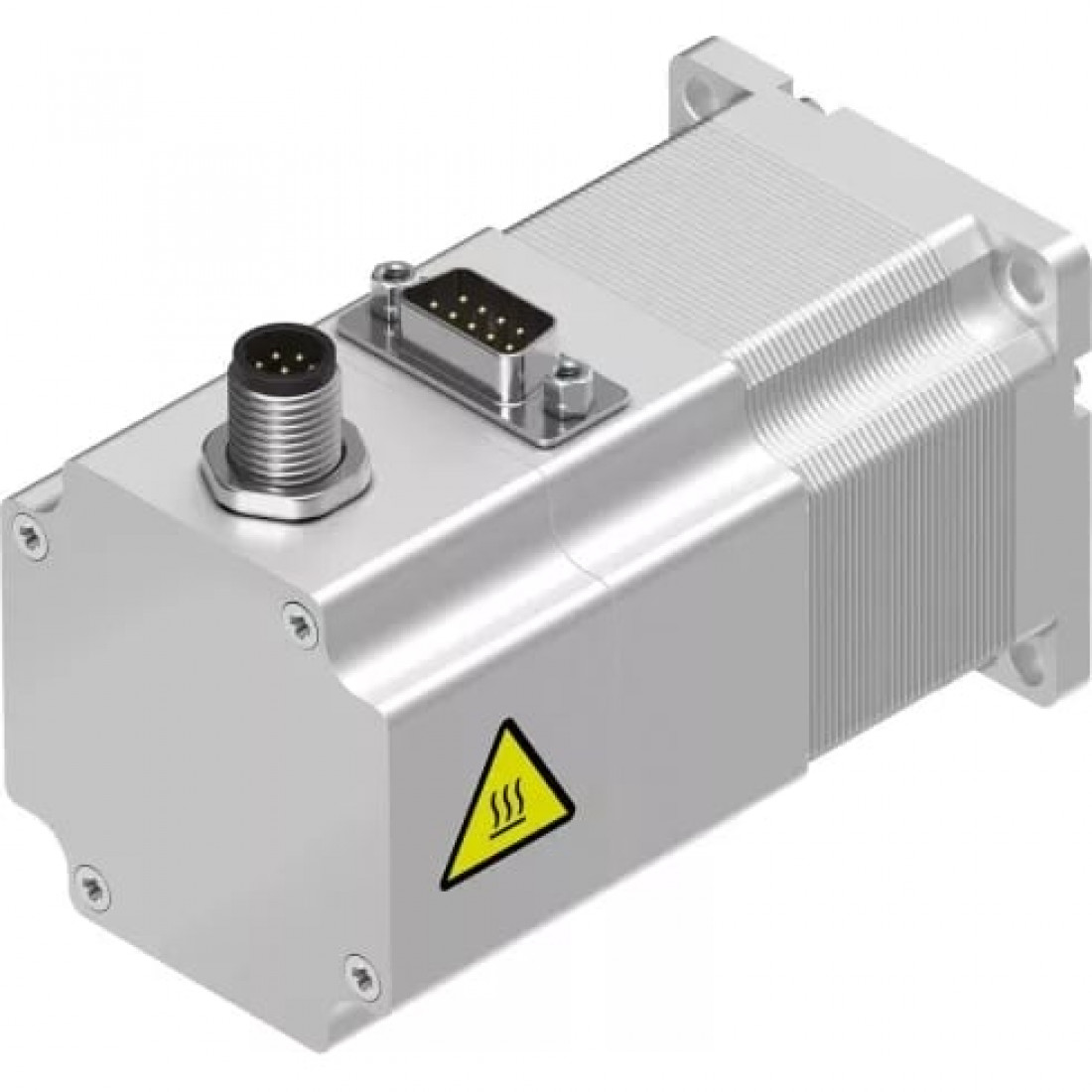

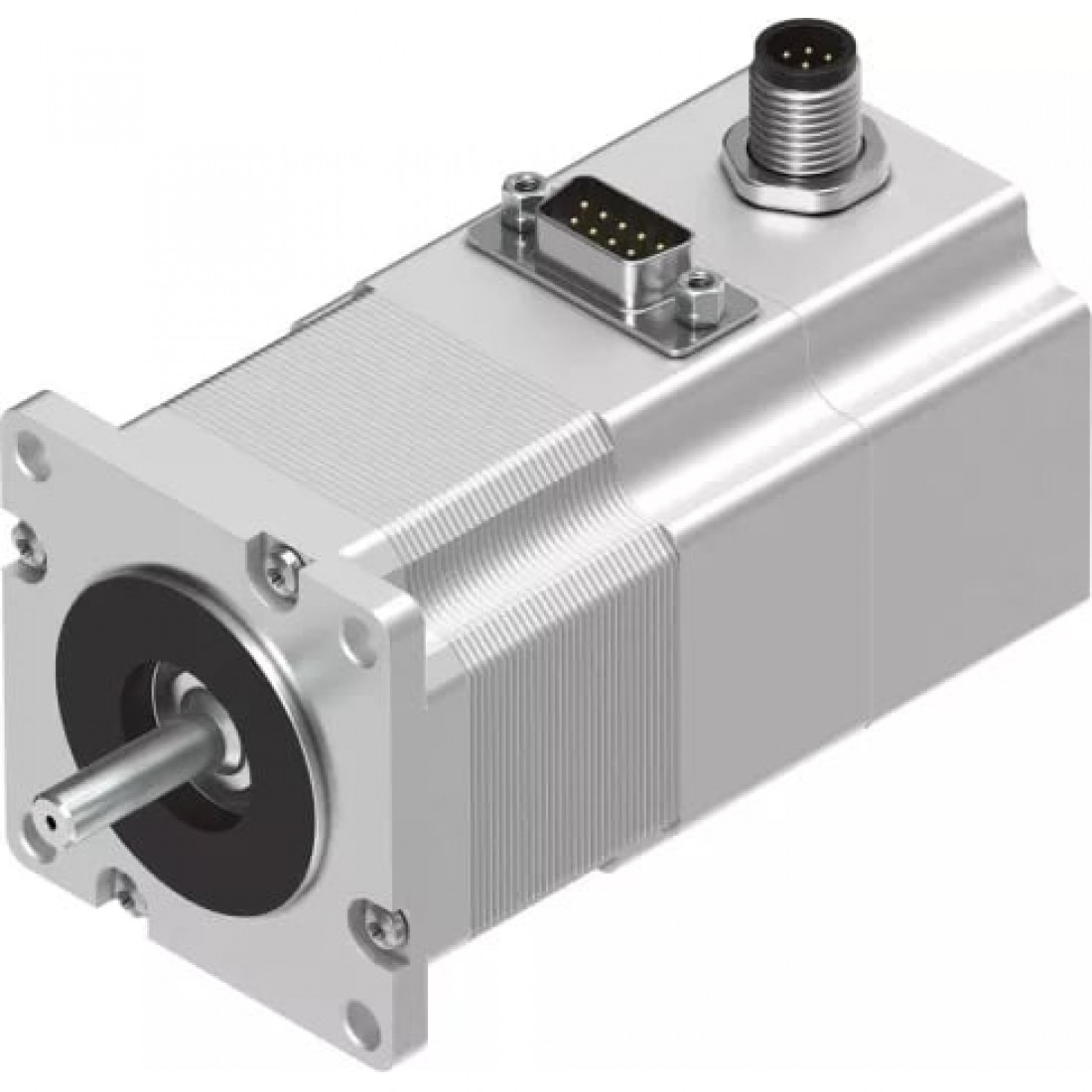

Шаговый двигатель Festo EMMS-ST-57-S-SE-G2

Массо-габаритные и монтажные характеристики

Вес

970 г

Высота

69,4 мм

Длина

123,1 мм

Ширина

56,4 мм

Основные характеристики

Артикул

1370475

Наименование

Шаговый двигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

Датчик положения ротора

Инкрементальный энкодер

Допустимая осевая нагрузка на вал

10 Н

Допустимая радиальная нагрузка на вал

52 Н

Интерфейс поворотного энкодера

RS422 TTL AB-канал + нулевой индекс

Класс защиты изоляции

B

Класс расчета параметров по стандарту EN 60034-1

S1

Класс температурной стойкости по стандарту EN 60034-1

B

Константа напряжения, фаза

12 мВмин

Максимальная скорость

2.720 1/мин

Массовый момент инерции ротора

0,29 кг·см²

Номинальный ток мотора

5 А

Общий момент инерции массы при подъеме

0,29 кгсм²

Погрешность шагового угла

±5 %

Принцип измерения поворотного энкодера

Оптический

Система электрического соединения

Разъем

Тормозной удерживающий момент

0,4 Нм

Удерживающий момент мотора

0,8 Нм

Фаза обмотки индуктивности

0,5 мГн

Фаза сопротивления обмотки

0,15 Ом

Шаговый угол при полном шаге

1,8 °

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP54

Номинальное рабочее напряжение DC

48 В DC
