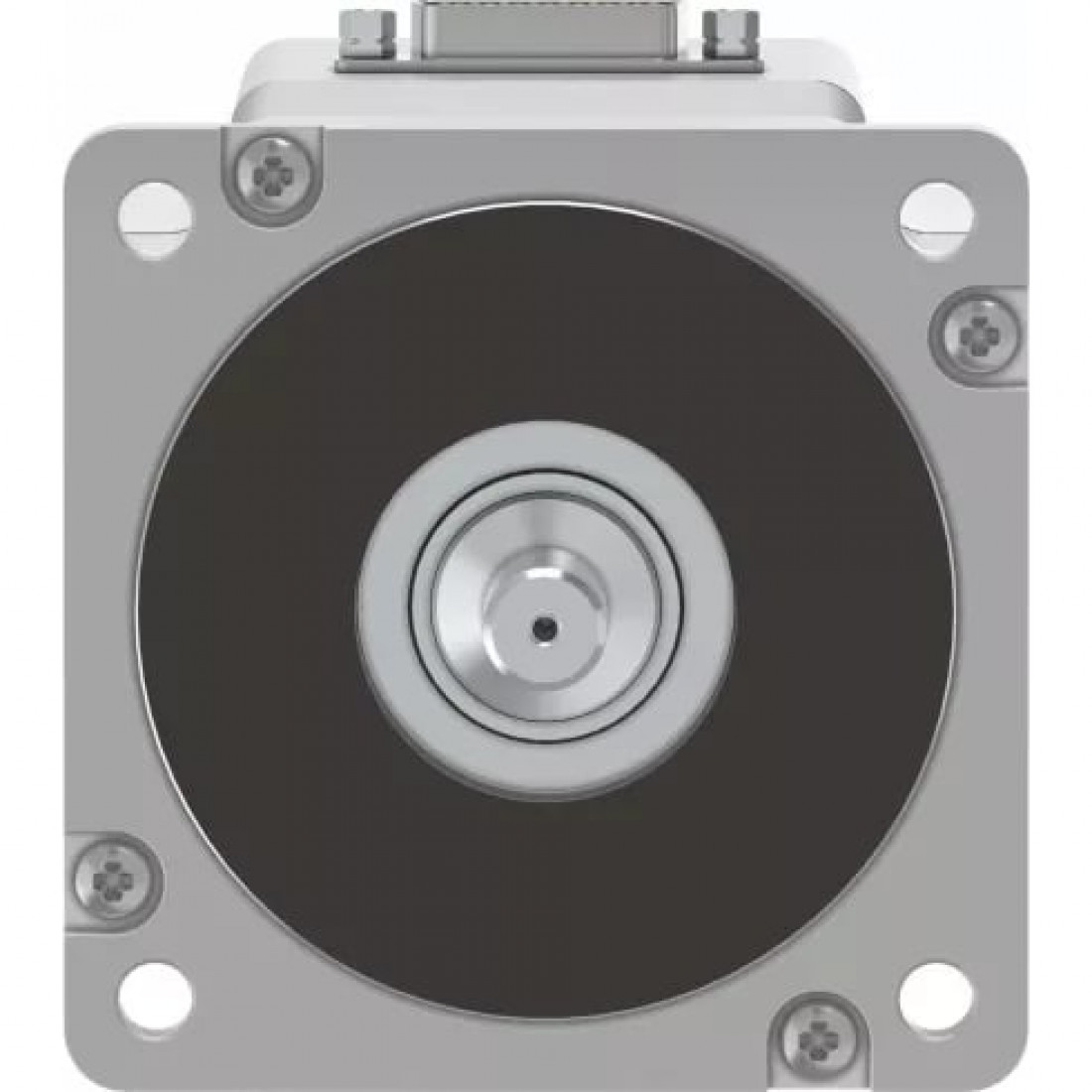

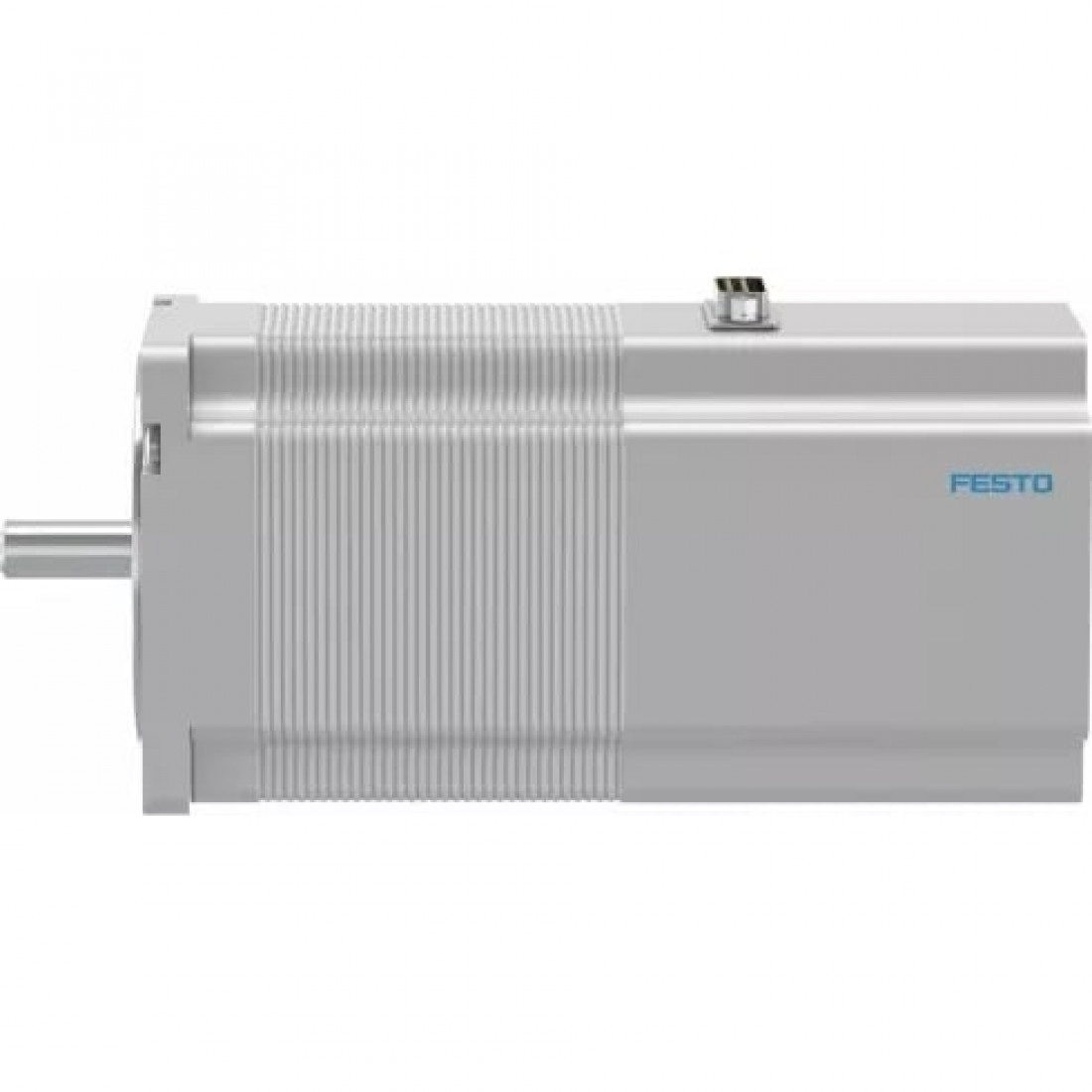

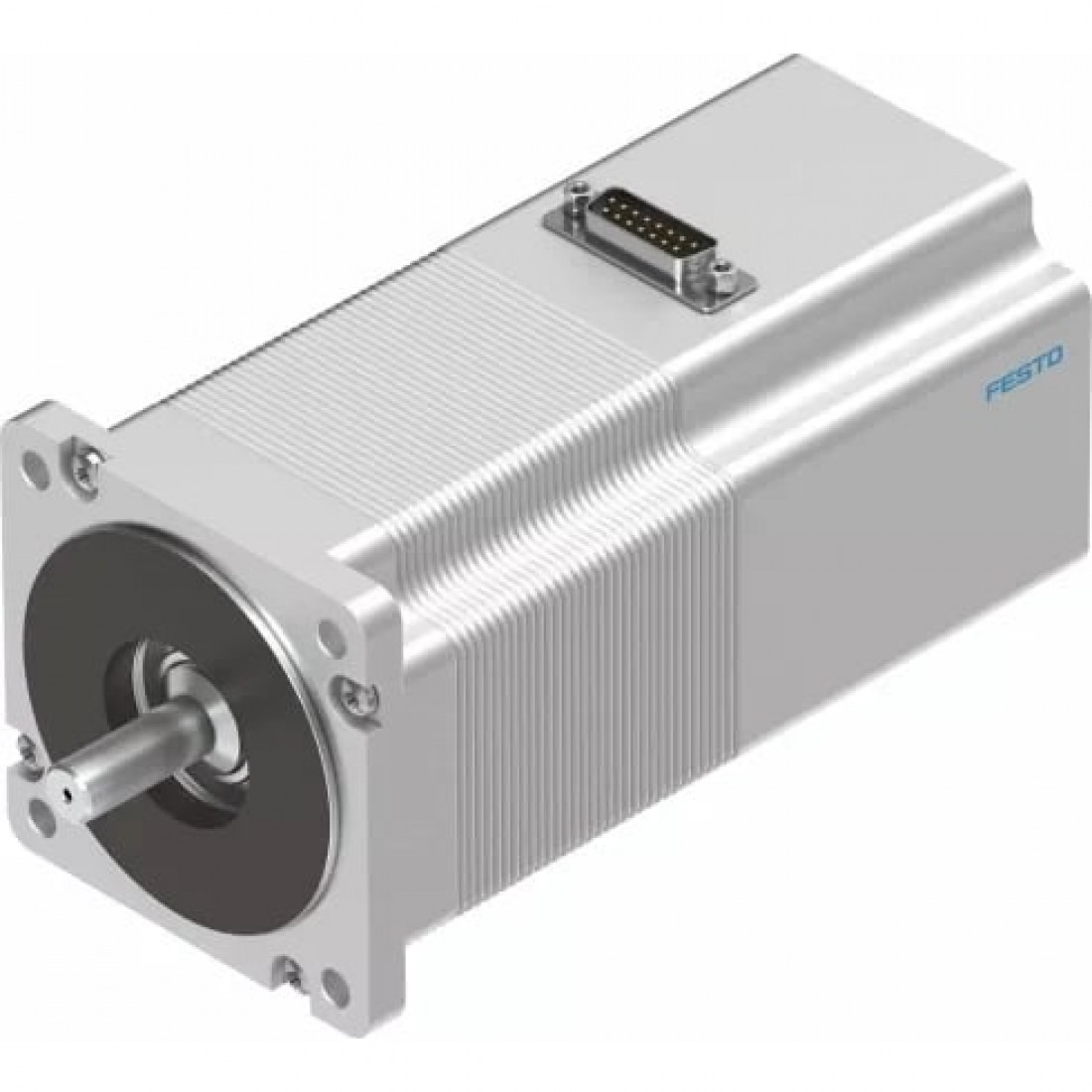

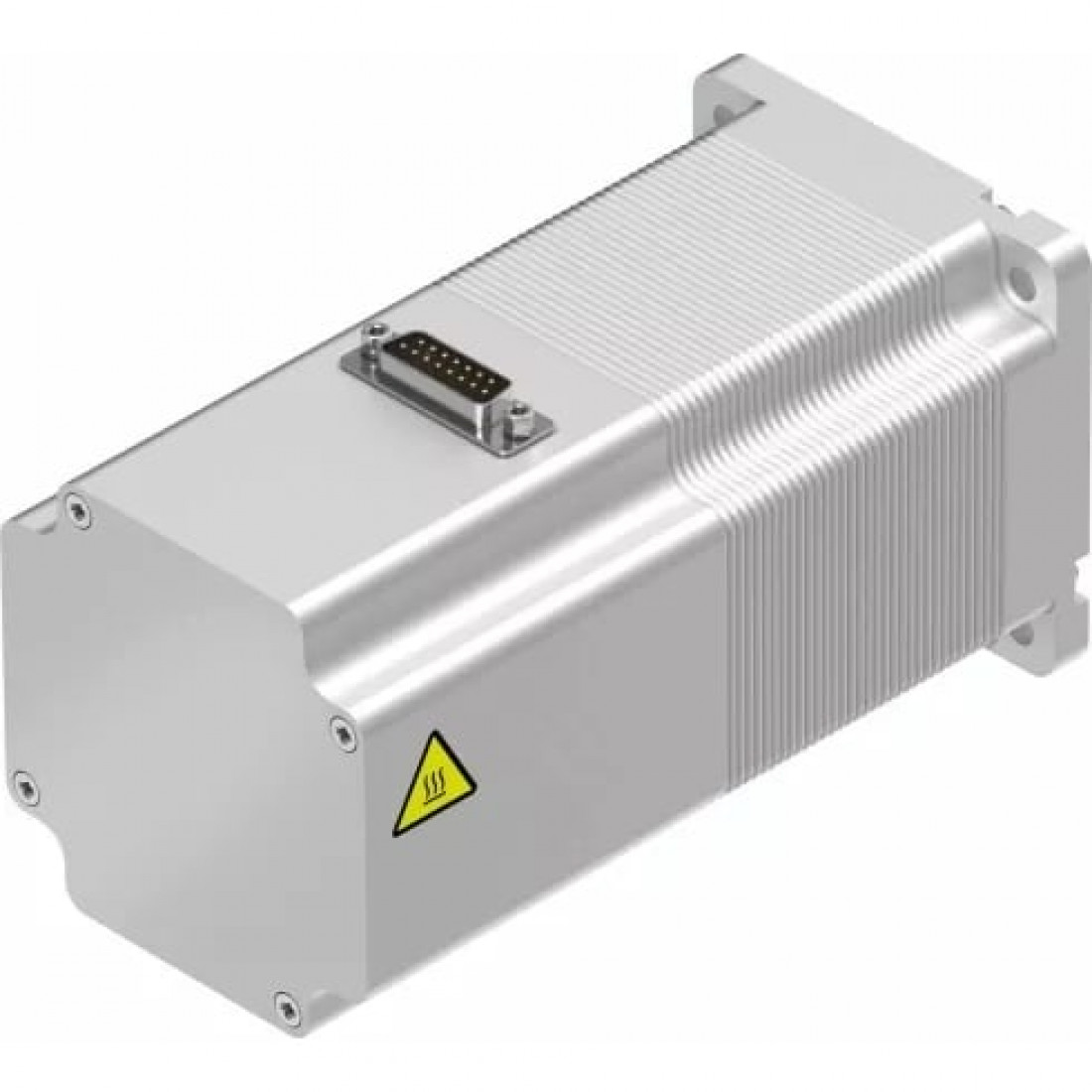

Шаговый двигатель Festo EMMS-ST-87-M-SB-G2

Массо-габаритные и монтажные характеристики

Вес

3.450 г

Основные характеристики

Артикул

1370488

Наименование

Шаговый двигатель

Производитель

Festo

Серия товара

EMMS

Стандарты

Соответствует стандарту

IEC 60034

Технические характеристики

Допустимая осевая нагрузка на вал

65 Н

Допустимая радиальная нагрузка на вал

200 Н

Класс защиты изоляции

B

Класс расчета параметров по стандарту EN 60034-1

S1

Класс температурной стойкости по стандарту EN 60034-1

B

Константа напряжения, фаза

68,6 мВмин

Максимальная скорость

550 1/мин

Массовый момент инерции ротора

1,9 кг·см²

Момент инерции тормоза

0,07 кг/см²

Номинальный ток мотора

9,5 А

Общий момент инерции массы при подъеме

1,97 кгсм²

Погрешность шагового угла

±5 %

Потребляемая мощность, тормоз

11 Вт

Рабочее напряжение DC для тормоза

24 В

Система электрического соединения

Разъем

Тормозной удерживающий момент

2 Нм

Удерживающий момент мотора

5,9 Нм

Фаза обмотки индуктивности

2,6 мГн

Фаза сопротивления обмотки

0,23 Ом

Шаговый угол при полном шаге

1,8 °

Условия эксплуатации

Относительная влажность воздуха

0 % - 85 % (без образования конденсата)

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От -10 °C до +50 °C

Температура хранения

От -20 °C до +70 °C

Электрические характеристики

Класс защиты

IP54

Номинальное рабочее напряжение DC

48 В DC
