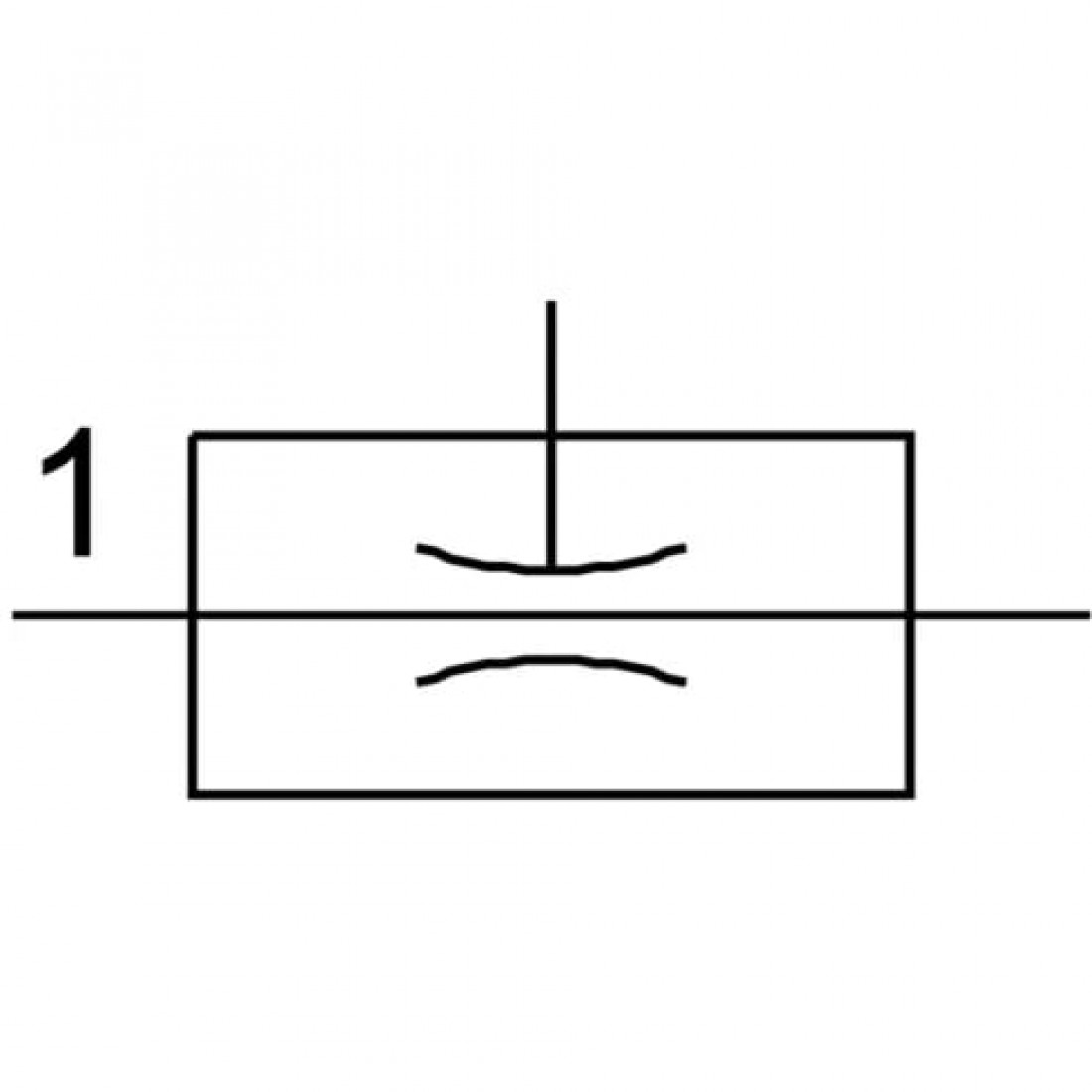

Эжектор базовый вакуумный пневматический Festo VN-20-H-T6-PQ4-VA5-RO2

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

189 г

Монтажный шаг

24 мм

Тип конструкции

Т-образный

Тип крепления

Со сквозным отверстием

Основные характеристики

Артикул

526145

Наименование

Генератор вакуума

Производитель

Festo

Серия товара

VN

Особенности материалов

Материал глушителя

Алюминиевое литье под давление, POM, PU пена

Материал корпуса

POM (Полиформальдегид)

Материал соединительной резьбы

Алюминиевый сплав

Материал сопла передатчика

Алюминиевый сплав

Материал сопла приемника

POM (Полиформальдегид)

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал фитинга

Латунь, Никелирование

Технические характеристики

Встроенная функция

Открытый глушитель

Конструкция, глушитель

Открыт

Максимальная скорость всасывания относительно атмосферного давле

98 л/мин

Максимальный вакуум

92 %

Номинальное рабочее давление

6 бар

Подключение вакуума

G1/4

Присоединение

10 мм

Присоединение 2

10 мм

Присоединение 3

Открытый глушитель

Продолжительность вентиляции при номинальном рабочем давлении

0,2 с

Рабочее давление для максимального вакуума

3,5 бар

Рабочее давление для максимальной скорости всасывания

2 бар

Уровень шума при номинальном рабочем давлении

63 дБ(А)

Условный проход, сопло Лаваля

2 мм

Характеристика эжектора

Высокий вакуум, Стандарт

Условия эксплуатации

Максимальное рабочее давление

8 бар

Максимальный момент затяжки

0,8 Нм

Минимальное рабочее давление

1 бар

Положение при сборке

Любое

Примечание по рабочей среде

Операция смазывания невозможна

Рабочая температура

От 0 до +60 °C

Сопротивление коррозии

1 - Низкая стойкость к коррозии

Температура окружающей среды

От 0 °C до +60 °C
