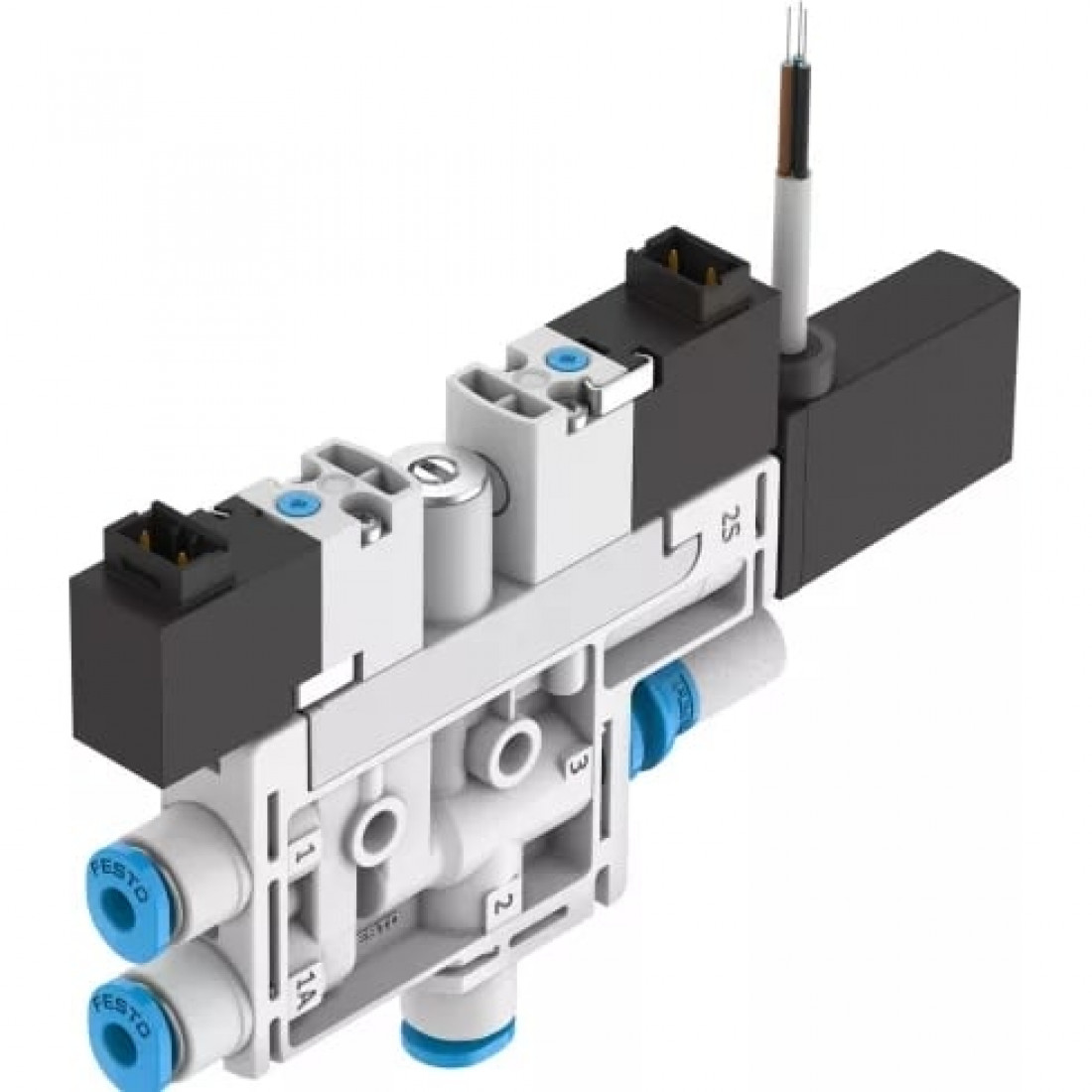

Генератор вакуума Festo OVEL-5-H-10-PQ-VQ4-UA-C-A-V1PNLK-H3

Дисплей

Тип дисплея

Светодиодная индикация, 2-значный

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Электрические характеристики

Характеристики катушки:24 В DC: 1 Вт

Дополнительные характеристики

Опции настройки

IO-Link; Teach-In через дисплей и кнопки

Функция переключающего элемента

Нормально замкнутый контакт, Нормально разомкнутый контакт, Переключаемый

Функция переключения

Свободно программируемый

Цвет оплетки кабеля

Серый

Массо-габаритные и монтажные характеристики

Вес

75 г

Диаметр кабеля

2,9 мм

Длина кабеля

2,5 м

Монтажный шаг

10 мм

Номинальное сечение провода

0,14 мм²

Тип конструкции

Т-образный

Тип крепления

Со сквозным отверстием

Основные характеристики

Артикул

8049052

Наименование

Генератор вакуума

Производитель

Festo

Серия товара

OVEL

Особенности материалов

Материал винтов

Сталь

Материал глушителя

PE (Полиэтилен)

Материал корпуса

PA (Полиамид) с армированием

Материал оплетки кабеля

PVC (Поливинилхлорид)

Материал регулировочного винта

Сталь

Материал соединительной резьбы

POM (Полиформальдегид)

Материал сопла передатчика

Алюминиевый сплав

Материал сопла приемника

POM (Полиформальдегид)

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал фильтра

POM (Полиформальдегид)

Технические характеристики

Встроенная функция

Импульс сброса, электрический, Дроссель, Датчик давления, Электрический вкл./выкл. Клапан, Фильтр, Открытый глушитель

Выход переключателя

PNP/NPN, переключаемый

Диапазон измерения давления

От -1 до 1 бар

Допустимое отклонение диаметра кабеля

± 0,1 мм

Конструкция, глушитель

Открыт

Максимальная скорость всасывания относительно атмосферного давле

4 л/мин

Максимальный вакуум

89 %

Метод измерения

С пьезорезистивным датчиком давления

Номинальное рабочее давление

4 бар

Подключение вакуума

4 мм

Присоединение

4 мм

Присоединение 2

4 мм

Присоединение 3

Открытый глушитель

Продолжительность вентиляции при номинальном рабочем давлении

2 с

Рабочее давление для максимального вакуума

4,2 бар

Рабочее давление для максимальной скорости всасывания

3 бар

Рабочий цикл

100 %

Ручное дублирование

Толкающий

Степень фильтрации

40 мкм

Уровень шума при номинальном рабочем давлении

64 дБ(А)

Условный проход, сопло Лаваля

0,45 мм

Функция распределителя

Закрыт

Характеристика эжектора

Высокий вакуум, Стандарт

Электрическое подключение, вход, количество контактов/проводов

2

Электрическое подключение, вход, технология подключения

Стыковая поверхность Н

Электрическое подключение, вход, тип монтажа

Фиксатор

Электрическое подключение, вход, тип подключения

2х разъем

Электрическое подключение, вход, функция

Импульс сброса, Генерация вакуума

Электрическое подключение, выход, количество контактов/проводов

3

Электрическое подключение, выход, тип присоединения

Кабель

Электрическое подключение, выход, функция

Сенсор

Электрическое присоединение, выход, технология подключения

Открытый конец

Условия эксплуатации

Атрибуты кабеля

Пригоден для кабельных цепей

Максимальное рабочее давление

7 бар

Минимальное рабочее давление

2 бар

Положение при сборке

Любое

Примечание по рабочей среде

Операция смазывания невозможна

Рабочая температура

От 0 до +50 °C

Сопротивление коррозии

2 - Средняя стойкость к коррозии

Температура окружающей среды

От 0 °C до +50 °C

Электрические характеристики

Диапазон рабочего напряжения

От 21,6 до 26,4 В DC

Диапазон рабочего напряжения датчика

От 18 до 30 В DC

Класс защиты

IP40
