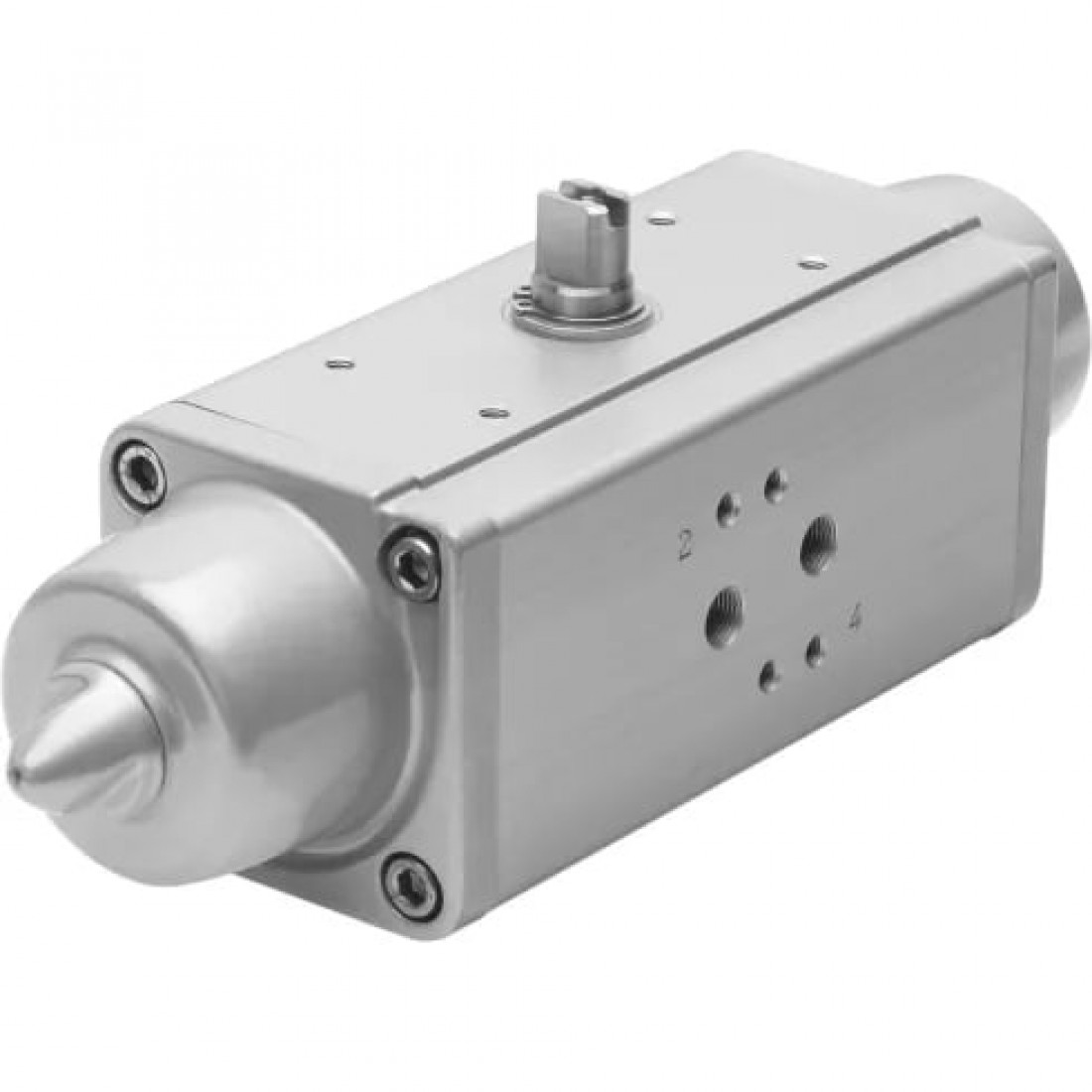

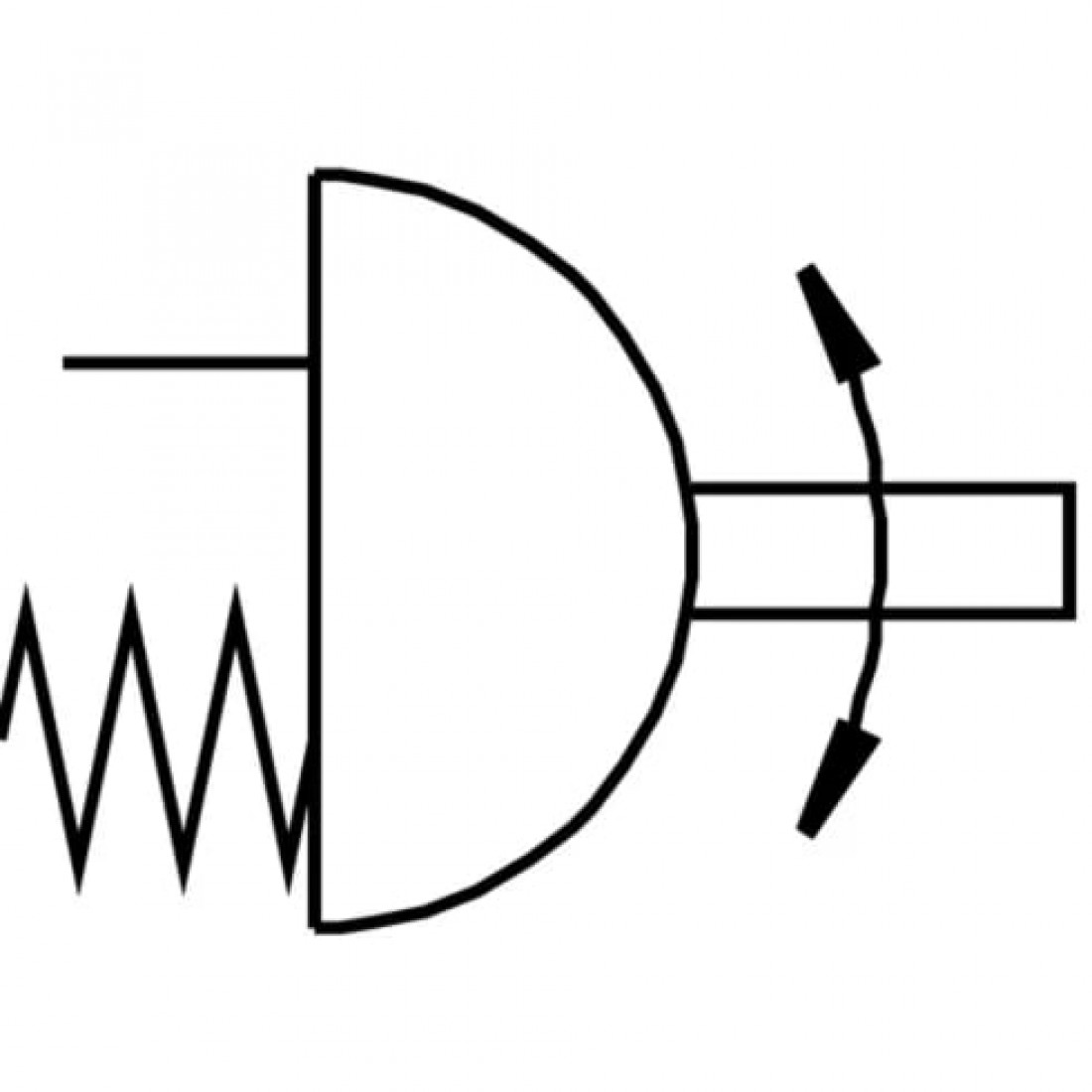

Неполноповоротный привод Festo DAPS-0030-090-RS3-F04-T6

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

1950 г

Высота

90,4 мм

Глубина присоединения вала

16,5 мм

Длина

259 мм

Присоединение вала

V14

Размер ISO-фланца

F04

Тип конструкции

Yoke - кинематика

Тип резьбы

G

Ширина

70,4 мм

Основные характеристики

Артикул

553212

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DAPS

Тип оборудования

Приводы

Особенности материалов

Марка материала вала

1.4305

Материал вала

Легированная сталь

Материал винтов

Легированная сталь

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

FVMQ (Силиконовый каучук); PTFE с армированием

Стандарты

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Давление для сжатия пружины

4,2 бар

Демпфирование

Без демпфирования

Диапазон настройки конечного положения при 0°

От -1 до 9 °

Диапазон настройки конечного положения при 90°

От 81 до 91 °

Закрывание

Закрывается вправо

Замечание относительно диапазона настроек конечной позиции

Регулируется одна выбираемая конечная позиция

Момент при номинальном рабочем давлении с углом поворота 50°

18,8 Нм

Момент при номинальном рабочем давлении с углом поворота 90°

27,5 Нм

Момент при указанном рабочем давлении и угле поворота 0°

35 Нм

Момент пружинного возврата для 90°

22,5 Нм

Момент пружинного возврата с углом поворота 0°

15 Нм

Момент пружинного возврата с углом поворота 50°

11,3 Нм

Номинальное рабочее давление

5,6 бар

Определение позиции

Без

Присоединение 2

1/8

Размер привода

30

Расход воздуха при 6 бар за цикл 0°-90°-0°

1,44 л

Угол поворота

90°

Усилие пружины

3

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-50°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c TX X

Взрывозащита типа (Пыль)

c TX X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

4,2 бар

Положение при сборке

Любое

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Температура окружающей среды

От 0 °C до +60 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
