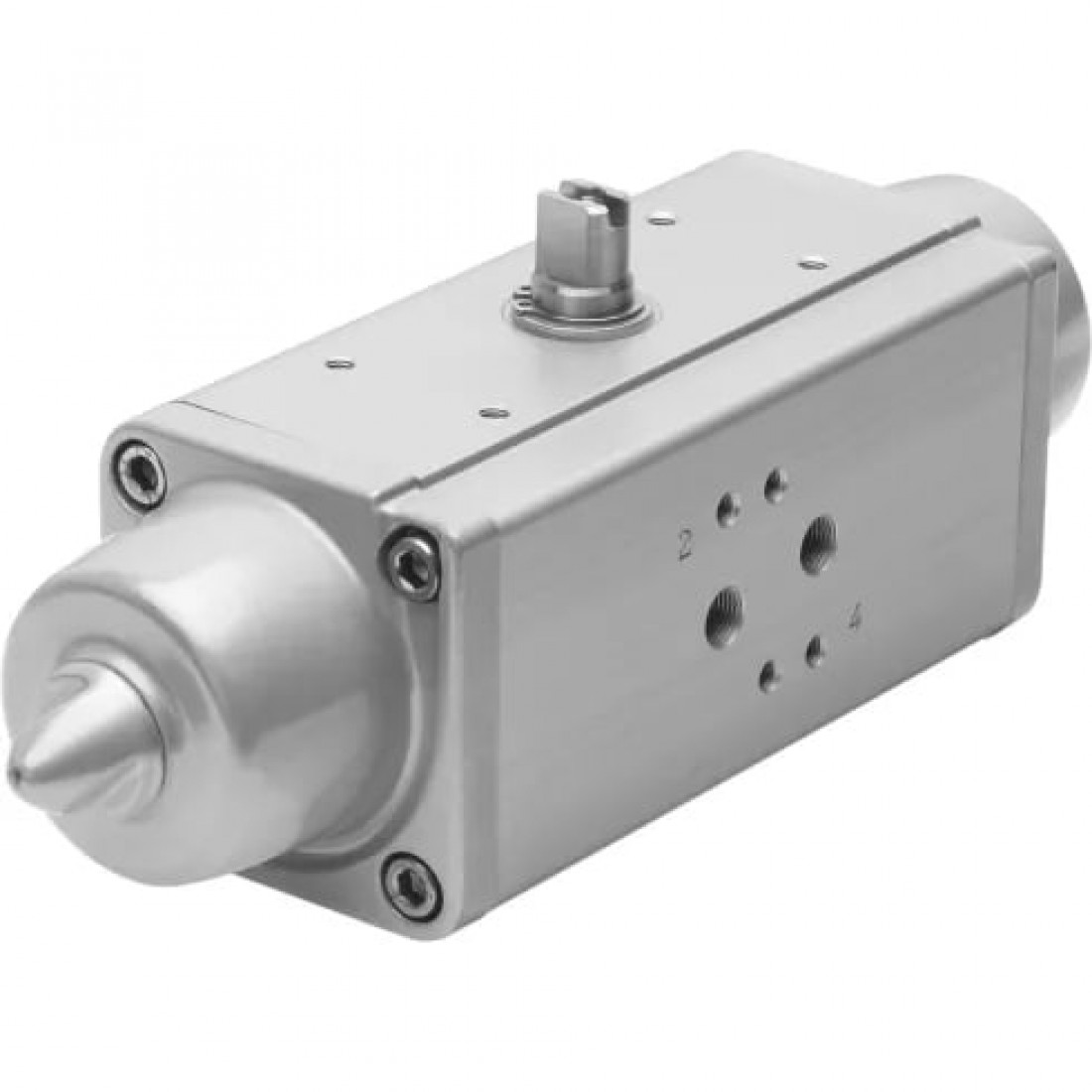

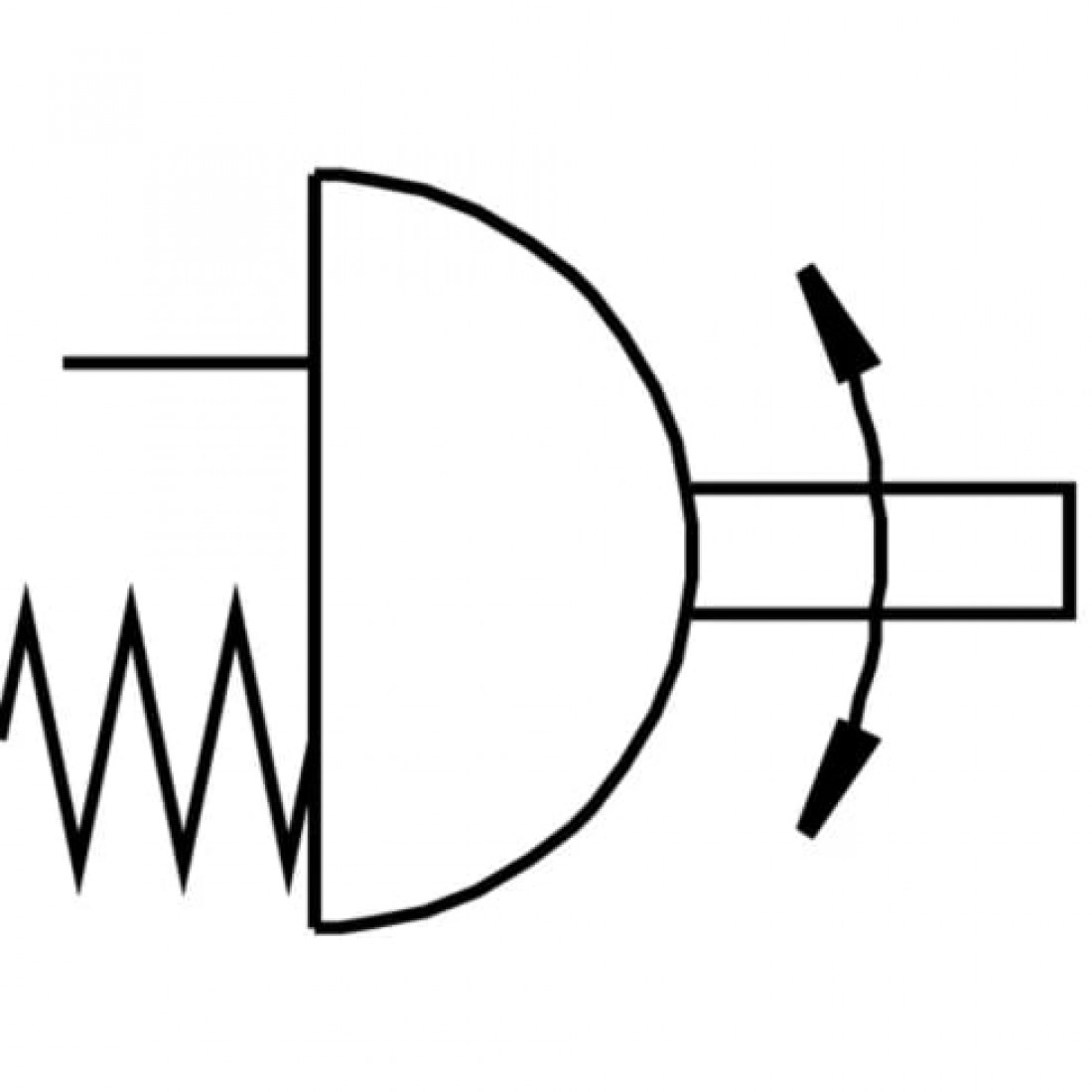

Неполноповоротный привод Festo DAPS-0240-090-RS2-F1012

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

11800 г

Глубина присоединения вала

29,5 мм

Присоединение вала

V27

Размер ISO-фланца

F10; F12

Тип конструкции

Yoke - кинематика

Тип резьбы

G

Основные характеристики

Артикул

533452

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DAPS

Тип оборудования

Приводы

Особенности материалов

Марка материала вала

1.4305

Материал вала

Легированная сталь

Материал винтов

Легированная сталь

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук); PUR (Полиуретан)

Стандарты

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Давление для сжатия пружины

3,5 бар

Демпфирование

Без демпфирования

Диапазон настройки конечного положения при 0°

От -1 до 9 °

Диапазон настройки конечного положения при 90°

От 81 до 91 °

Закрывание

Закрывается вправо

Замечание относительно диапазона настроек конечной позиции

Регулируется одна выбираемая конечная позиция

Момент при номинальном рабочем давлении с углом поворота 50°

165 Нм

Момент при номинальном рабочем давлении с углом поворота 90°

250 Нм

Момент при указанном рабочем давлении и угле поворота 0°

300 Нм

Момент пружинного возврата для 90°

150 Нм

Момент пружинного возврата с углом поворота 0°

100 Нм

Момент пружинного возврата с углом поворота 50°

75 Нм

Номинальное рабочее давление

5,6 бар

Определение позиции

Без

Присоединение 2

1/4

Размер привода

240

Расход воздуха при 6 бар за цикл 0°-90°-0°

12 л

Угол поворота

90°

Усилие пружины

2

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c TX X

Взрывозащита типа (Пыль)

c TX X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

3,5 бар

Положение при сборке

Любое

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
