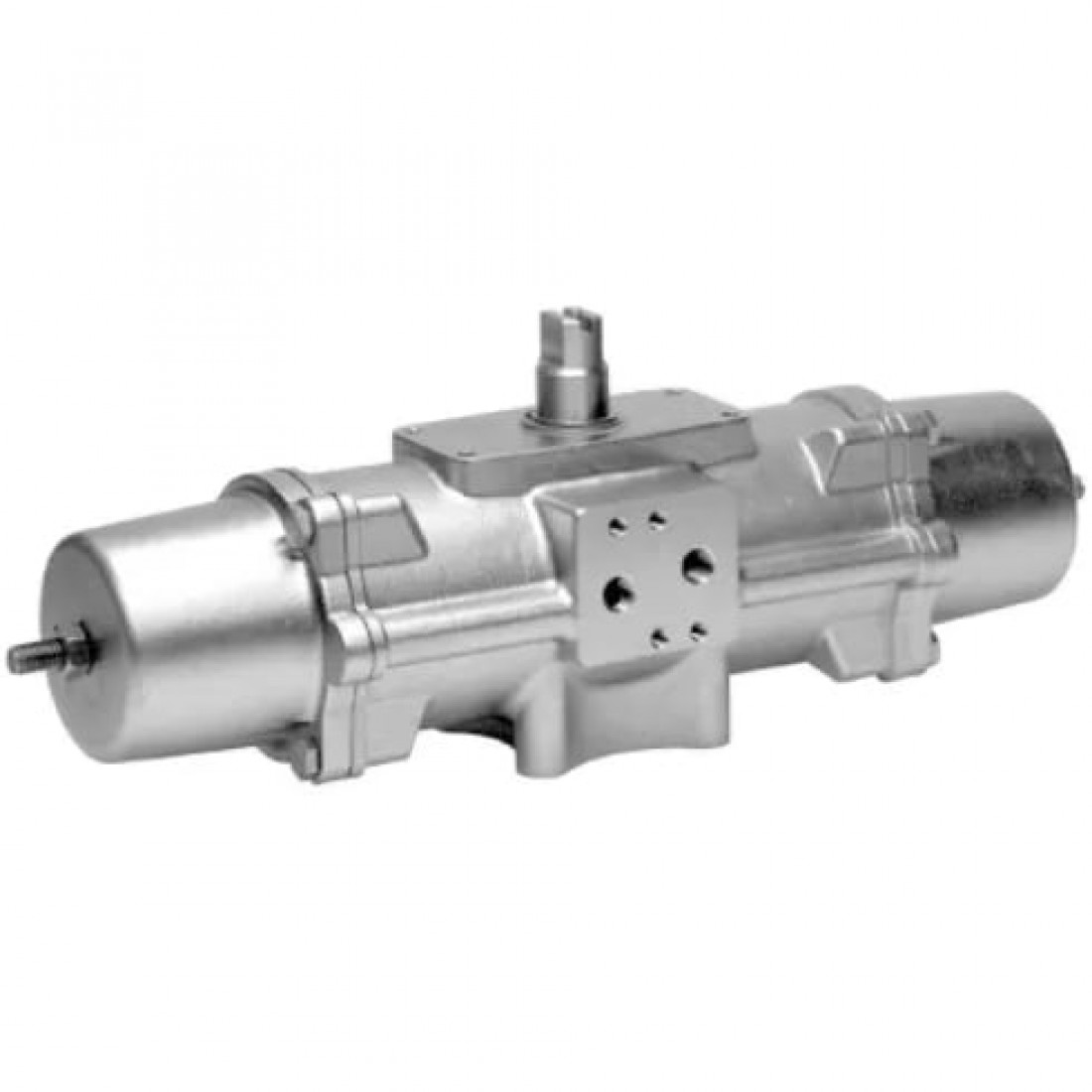

Неполноповоротный привод Festo DAPS-0240-090-RS3-F0710-CR

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

12900 г

Глубина присоединения вала

24,3 мм

Присоединение вала

V22

Размер ISO-фланца

F07; F10

Тип конструкции

Yoke - кинематика

Тип резьбы

G

Основные характеристики

Артикул

552893

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DAPS

Тип оборудования

Приводы

Особенности материалов

Марка материала вала

1.4301

Марка материала корпуса

1.4408

Материал вала

Легированная сталь, нержавеющая

Материал винтов

Легированная сталь, нержавеющая

Материал корпуса

Нержавеющая легированная сталь

Материал крышки

Легированная сталь

Материал уплотнения

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук); PUR (Полиуретан)

Стандарты

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Давление для сжатия пружины

4,2 бар

Демпфирование

Без демпфирования

Закрывание

Закрывается вправо

Момент при номинальном рабочем давлении с углом поворота 50°

150 Нм

Момент при номинальном рабочем давлении с углом поворота 90°

220 Нм

Момент при указанном рабочем давлении и угле поворота 0°

280 Нм

Момент пружинного возврата для 90°

180 Нм

Момент пружинного возврата с углом поворота 0°

120 Нм

Момент пружинного возврата с углом поворота 50°

90 Нм

Номинальное рабочее давление

5,6 бар

Определение позиции

Без

Присоединение 2

1/8

Размер привода

240

Расход воздуха при 6 бар за цикл 0°-90°-0°

8,3 л

Угол поворота

90°

Усилие пружины

3

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c TX X

Взрывозащита типа (Пыль)

c TX X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

4,2 бар

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Температура окружающей среды

От -20 °C до +80 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
