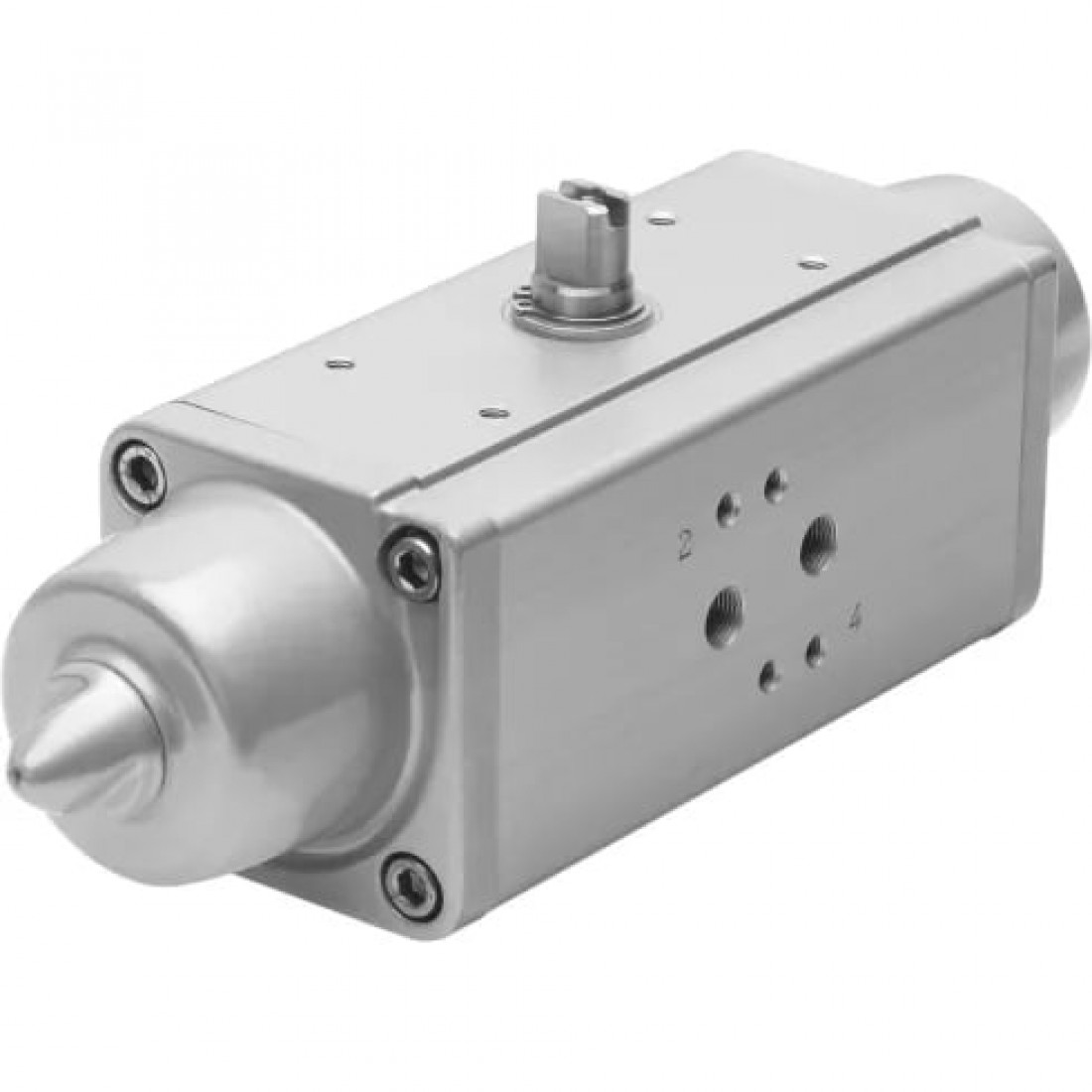

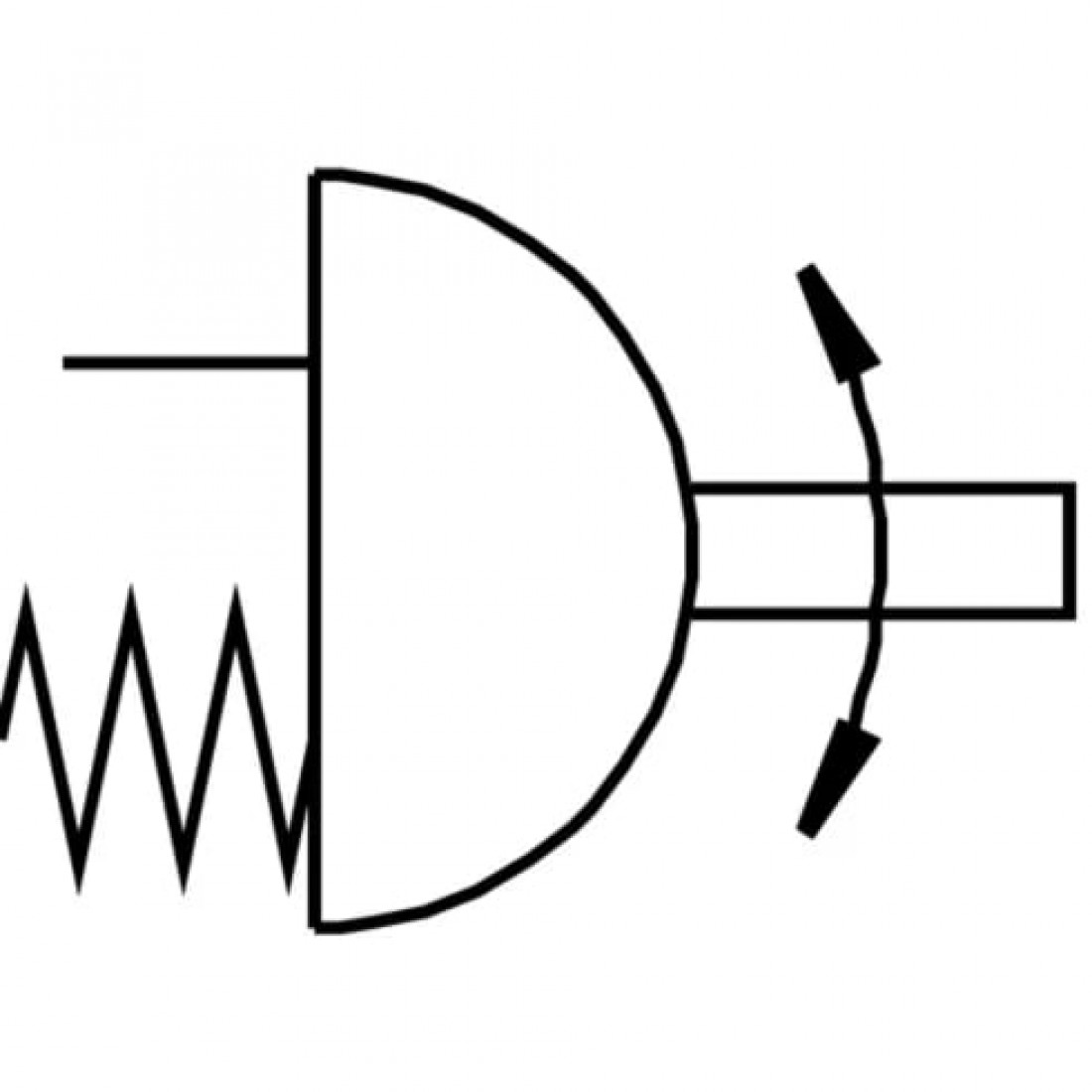

Неполноповоротный привод Festo DAPS-0480-090-RS4-F1012-T6

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

22700 г

Высота

198 мм

Глубина присоединения вала

38,5 мм

Длина

648,2 мм

Присоединение вала

V36

Размер ISO-фланца

F12

Тип конструкции

Yoke - кинематика

Тип резьбы

G

Ширина

168 мм

Основные характеристики

Артикул

553239

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DAPS

Тип оборудования

Приводы

Особенности материалов

Марка материала вала

1.4305

Материал вала

Легированная сталь

Материал винтов

Легированная сталь

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевый сплав

Материал уплотнения

FVMQ (Силиконовый каучук); PTFE с армированием

Стандарты

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Давление для сжатия пружины

5,6 бар

Демпфирование

Без демпфирования

Диапазон настройки конечного положения при 0°

От -1 до 9 °

Диапазон настройки конечного положения при 90°

От 81 до 91 °

Закрывание

Закрывается вправо

Замечание относительно диапазона настроек конечной позиции

Регулируется одна выбираемая конечная позиция

Момент при номинальном рабочем давлении с углом поворота 50°

240 Нм

Момент при номинальном рабочем давлении с углом поворота 90°

320 Нм

Момент при указанном рабочем давлении и угле поворота 0°

480 Нм

Момент пружинного возврата для 90°

480 Нм

Момент пружинного возврата с углом поворота 0°

320 Нм

Момент пружинного возврата с углом поворота 50°

240 Нм

Номинальное рабочее давление

5,6 бар

Определение позиции

Без

Присоединение 2

1/4

Размер привода

480

Расход воздуха при 6 бар за цикл 0°-90°-0°

24 л

Угол поворота

90°

Усилие пружины

4

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-50°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c TX X

Взрывозащита типа (Пыль)

c TX X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

5,6 бар

Положение при сборке

Любое

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии

3 - Высокая стойкость к коррозии

Температура окружающей среды

От 0 °C до +60 °C

Уровень целостности безопасности (SIL)

Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
