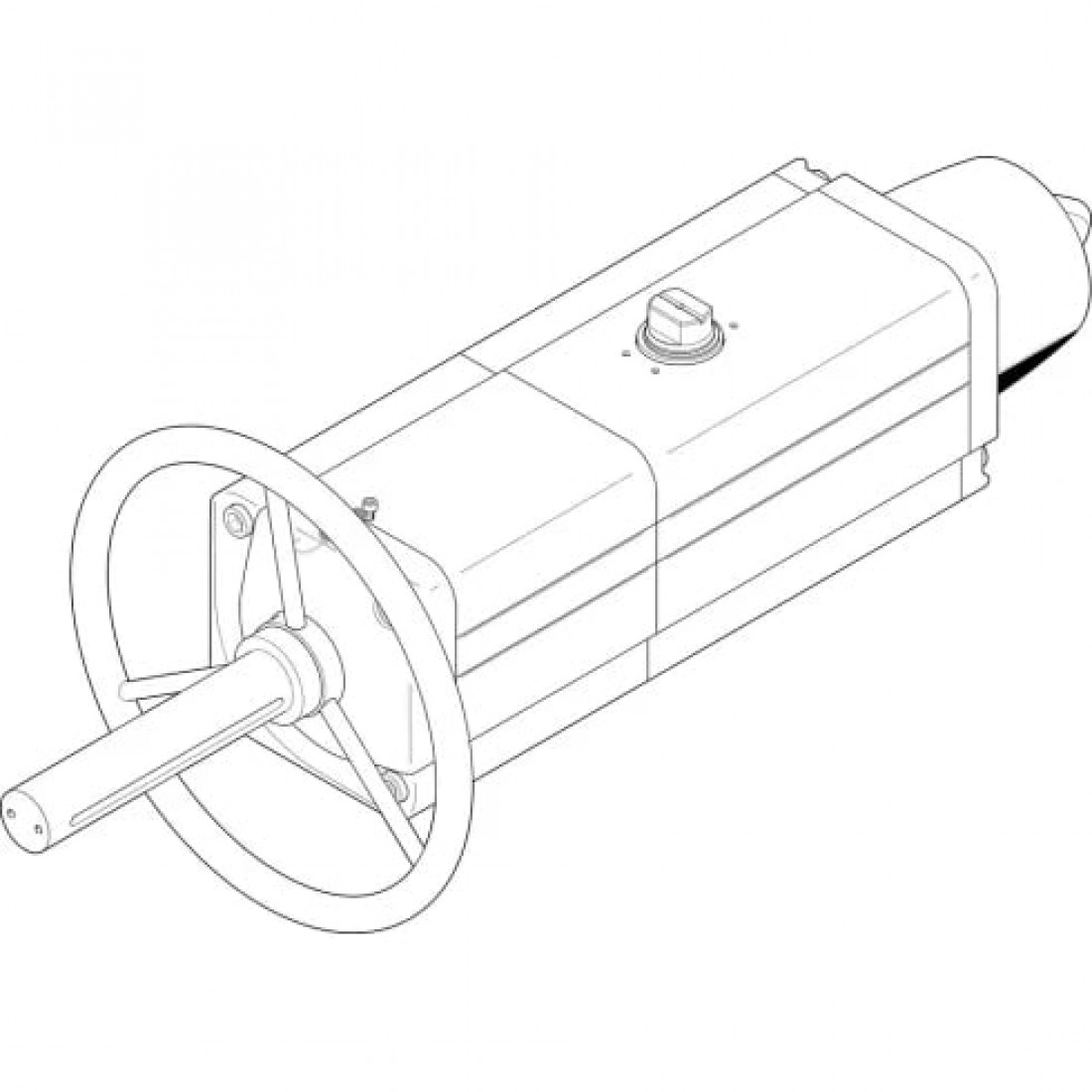

Неполноповоротный привод Festo DAPS-0960-090-RS4-F1216-MW
- Производитель
- FESTO
- Наличие
- В наличии
- SKU / Артикул
- 8005073
- MPN
- DAPS-0960-090-RS4-F1216-MW
7 119 448,00 ₸
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Вес
- 50600 г
- Глубина присоединения вала
- 48,5 мм
- Присоединение вала
- V46
- Размер ISO-фланца
- F12; F16
- Тип конструкции
- Yoke - кинематика
Описание DAPS-0960-090-RS4-F1216-MW
Неполноповоротный привод Festo DAPS-0960-090-RS4-F1216-MW. Артикул 8005073, MPN DAPS-0960-090-RS4-F1216-MW. Вес: 50600 г; Материал корпуса: Алюминиевый сплав. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар в наличии. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Массо-габаритные и монтажные характеристики
- Вес
- 50600 г
- Глубина присоединения вала
- 48,5 мм
- Присоединение вала
- V46
- Размер ISO-фланца
- F12; F16
- Тип конструкции
- Yoke - кинематика
- Тип резьбы
- G
Основные характеристики
- Артикул
- 8005073
- Группа
- Неполноповоротные
- Наименование
- Неполноповоротный привод
- Производитель
- Festo
- Серия товара
- DAPS
- Тип оборудования
- Приводы
Особенности материалов
- Марка материала вала
- 1.4305
- Материал вала
- Легированная сталь
- Материал винтов
- Легированная сталь
- Материал корпуса
- Алюминиевый сплав
- Материал крышки
- Алюминиевый сплав
- Материал уплотнения
- FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук); PUR (Полиуретан)
Стандарты
- Подключение распределителя по стандарту
- VDI/VDE 3845 (NAMUR)
- Фитинги соответствуют стандарту
- ISO 5211
Технические характеристики
- Давление для сжатия пружины
- 5,6 бар
- Демпфирование
- Без демпфирования
- Закрывание
- Закрывается вправо
- Замечание относительно диапазона настроек конечной позиции
- Регулируется одна выбираемая конечная позиция
- Момент при номинальном рабочем давлении с углом поворота 50°
- 480 Нм
- Момент при номинальном рабочем давлении с углом поворота 90°
- 640 Нм
- Момент при указанном рабочем давлении и угле поворота 0°
- 960 Нм
- Момент пружинного возврата для 90°
- 960 Нм
- Момент пружинного возврата с углом поворота 0°
- 640 Нм
- Момент пружинного возврата с углом поворота 50°
- 480 Нм
- Номинальное рабочее давление
- 5,6 бар
- Определение позиции
- Без
- Присоединение 2
- 1/4
- Размер привода
- 960
- Расход воздуха при 6 бар за цикл 0°-90°-0°
- 35,4 л
- Угол поворота
- 92°
- Усилие пружины
- 4
Условия эксплуатации
- Взрывобезопасная температура окружающей среды
- -50°C ≤ Ta ≤ +60°C
- Взрывозащита типа (Газ)
- c TX X
- Взрывозащита типа (Пыль)
- c TX X
- Категория ATEX (Газ)
- II 2G
- Категория ATEX (Пыль)
- II 2D
- Максимальное рабочее давление
- 8 бар
- Минимальное рабочее давление
- 5,6 бар
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Сопротивление коррозии
- 2 - Средняя стойкость к коррозии
- Температура окружающей среды
- От -20 °C до +80 °C
- Уровень целостности безопасности (SIL)
- Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
