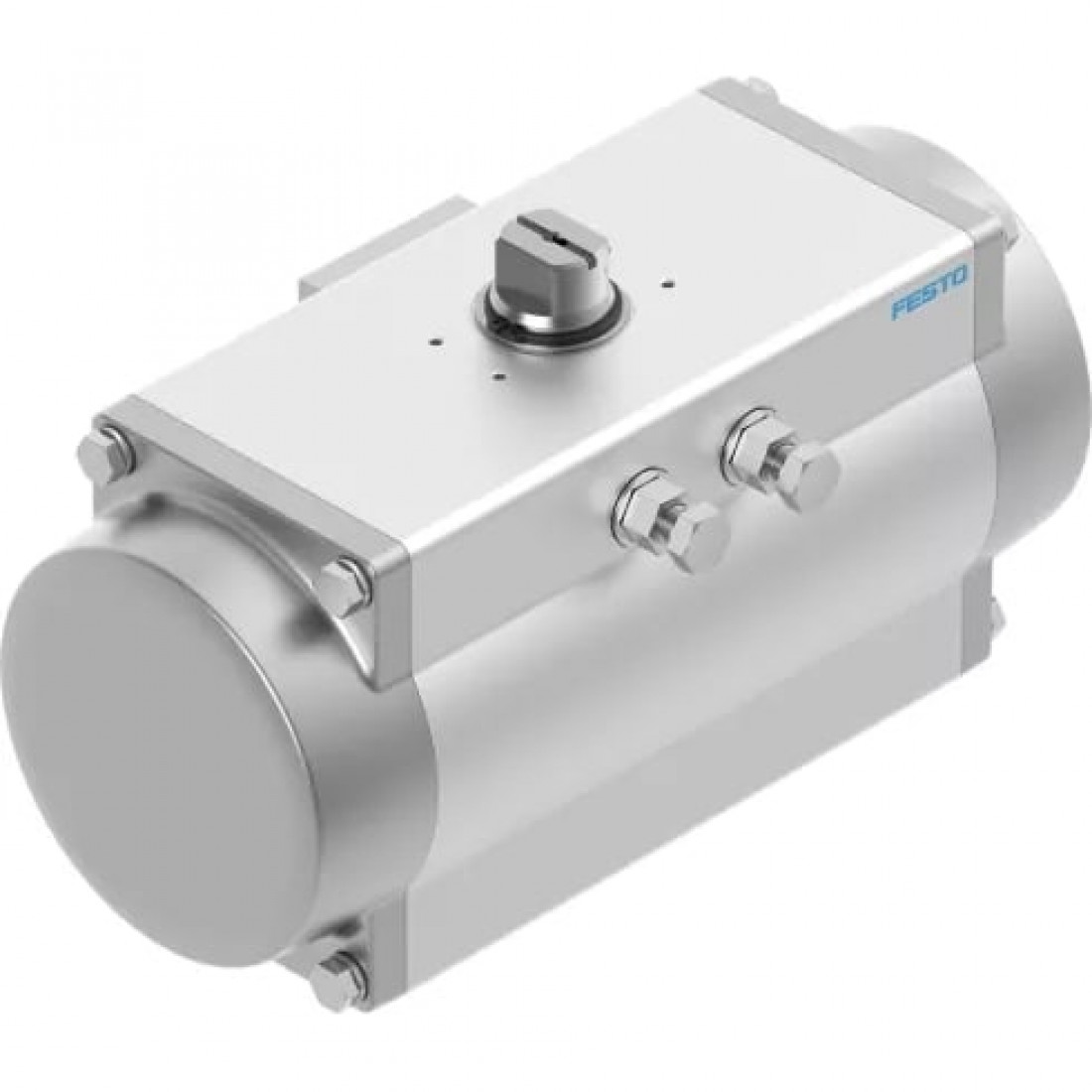

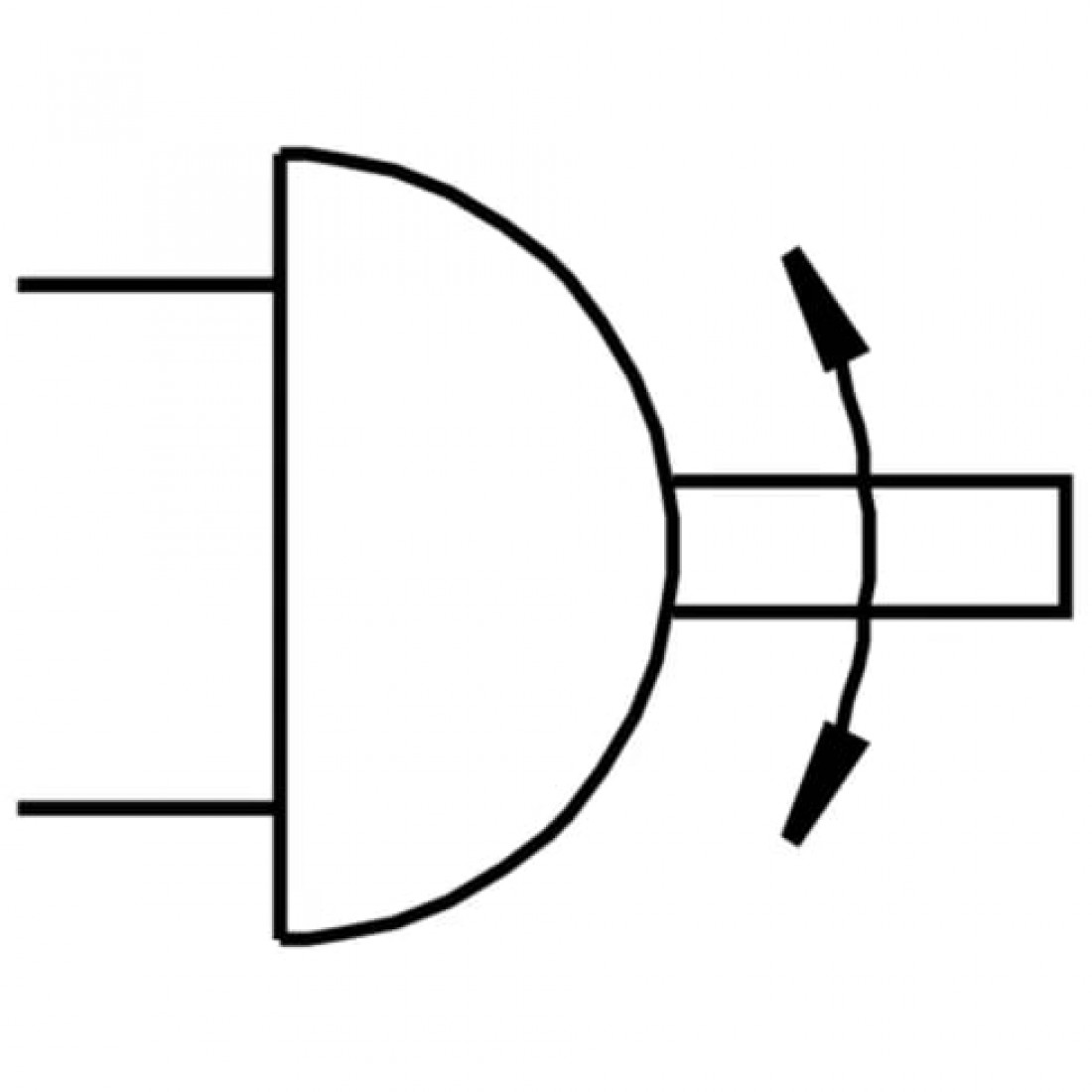

Неполноповоротный привод Festo DFPD-700-RP-90-RD-F1012

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

22464 г

Высота

232,7 мм

Глубина присоединения вала

29 мм

Длина

428,3 мм

Присоединение вала

V27

Размер ISO-фланца

F10; F12

Тип конструкции

Рейка и шестерня

Тип резьбы

G

Ширина

198,9 мм

Основные характеристики

Артикул

8065261

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DFPD

Тип оборудования

Приводы

Особенности материалов

Марка материала вала

1.0715

Марка материала винта

1.4301

Марка материала корпуса

EN AW-6063-T6

Материал вала

Сталь, Никелирование

Материал винтов

Легированная сталь, нержавеющая

Материал корпуса

Алюминиевый сплав

Материал крышки

Алюминиевое литье под давление, Покрытый

Материал кулачка

Сталь

Материал монтажной плиты

EN AW-6063-T6

Материал подшипника

POM (Полиформальдегид)

Материал соединительной плиты

Алюминиевый сплав, Анодированный

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал штока

EN AC-46100-D

Стандарты

Подключение позиционера и датчика положения соответствует станда

VDI/VDE 3845 размер AA 2

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Демпфирование

Без демпфирования

Диапазон настройки конечного положения при 0°

От -5 до 5 °

Диапазон настройки конечного положения при 90°

От -5 до 5 °

Закрывание

Закрывается вправо

Момент при номинальном рабочем давлении с углом поворота 90°

663,3 Нм

Момент при указанном рабочем давлении и угле поворота 0°

663,3 Нм

Номинальное рабочее давление

5,5 бар

Определение позиции

Оптический

Присоединение 2

1/4

Размер привода

700

Расход воздуха при 6 бар за цикл 0°-90°-0°

58,8 л

Угол поворота

90°

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-20°C ≤ Ta ≤ +80°C

Взрывозащита типа (Газ)

c T4 X

Взрывозащита типа (Пыль)

c 105°C X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

2 бар

Положение при сборке

Любое

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Примечание по рабочей среде

Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды; Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Температура окружающей среды

От -20 °C до +80 °C
