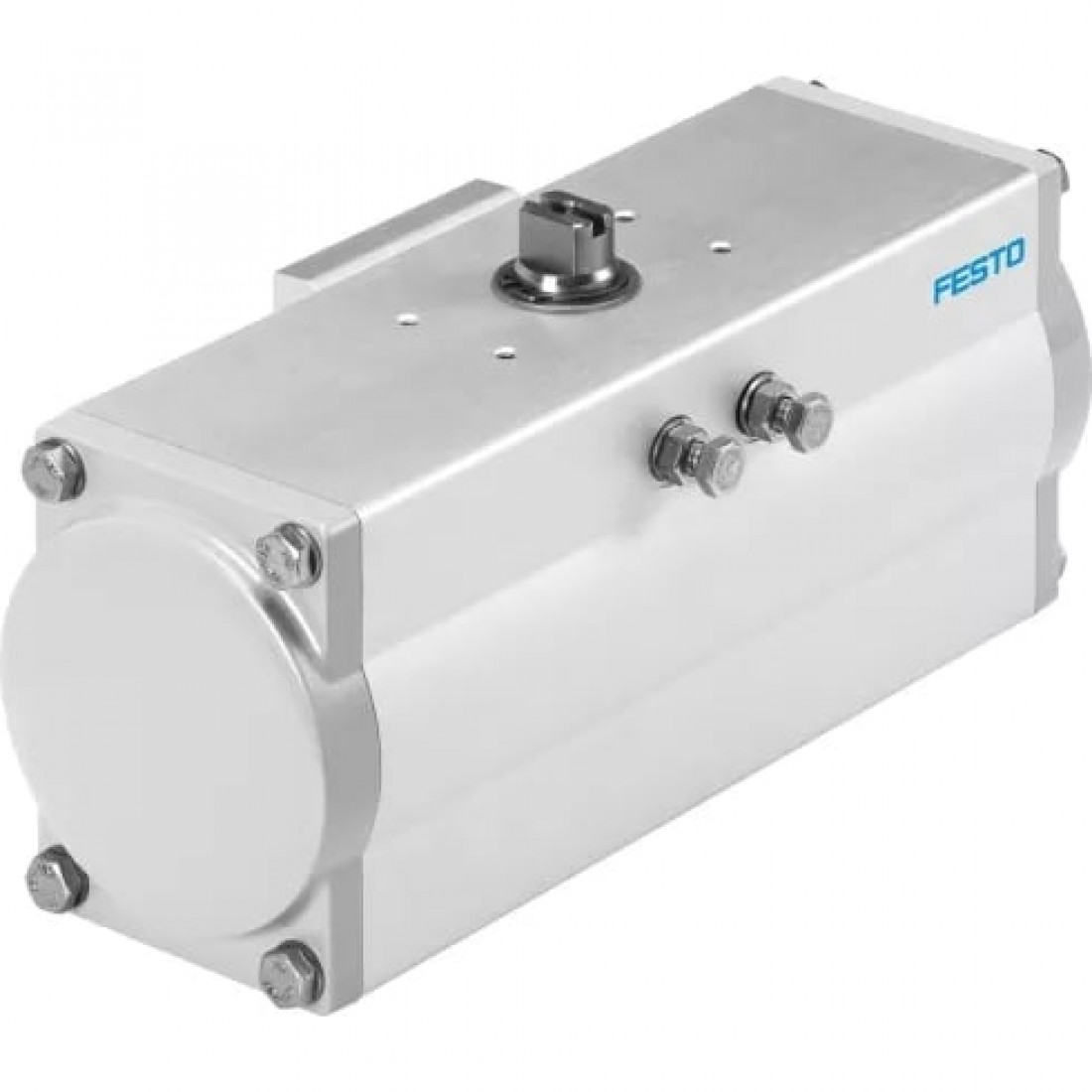

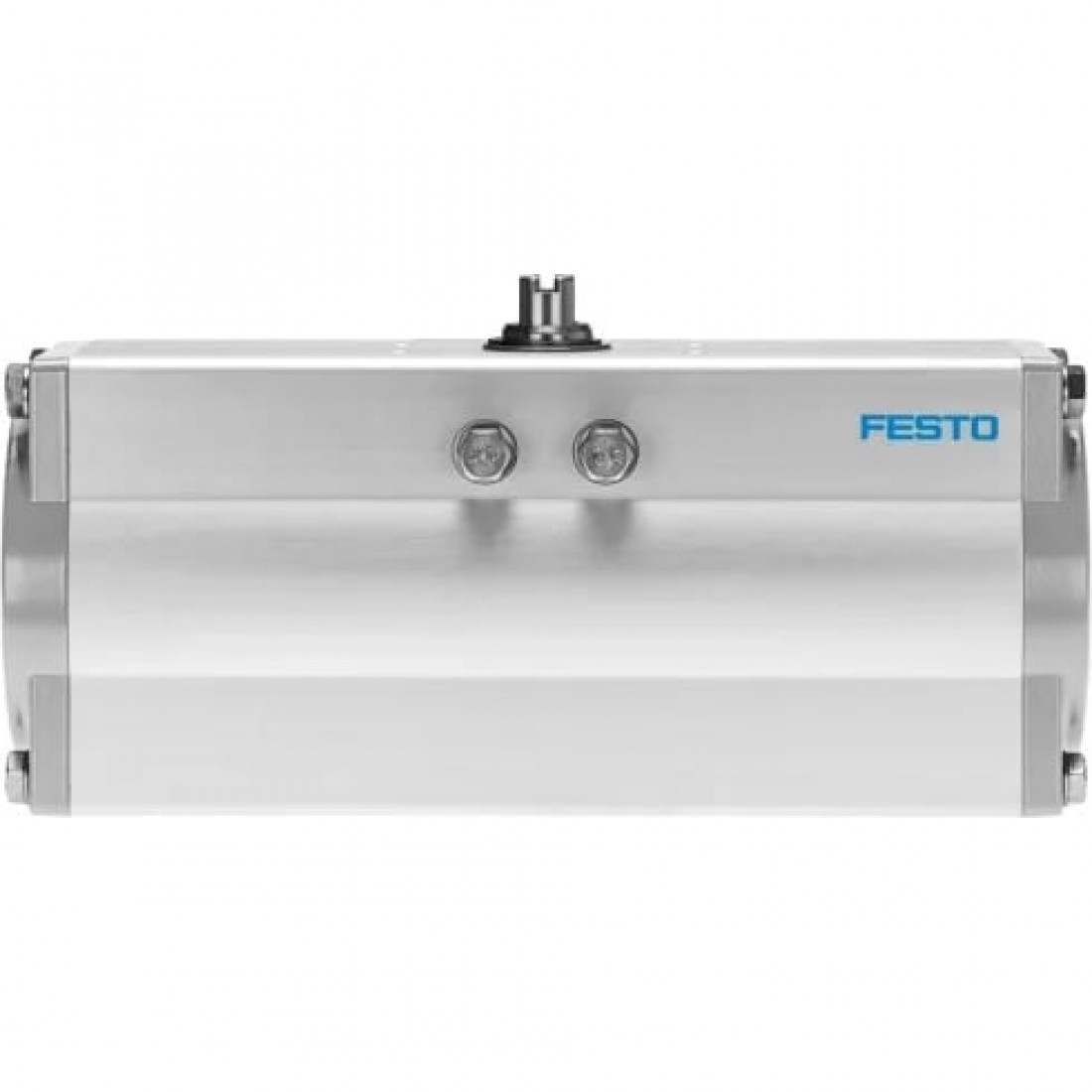

Неполноповоротный привод Festo DFPD-N-120-RP-180-RD-F0507
- Производитель
- FESTO
- Наличие
- Под заказ
- SKU / Артикул
- 8068197
- MPN
- DFPD-N-120-RP-180-RD-F0507
Цена по запросу
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Вес
- 7122 г
- Глубина присоединения вала
- 19,3 мм
- Присоединение вала
- V17
- Размер ISO-фланца
- F05; F07
- Тип конструкции
- Рейка и шестерня
Описание DFPD-N-120-RP-180-RD-F0507
Неполноповоротный привод Festo DFPD-N-120-RP-180-RD-F0507. Артикул 8068197, MPN DFPD-N-120-RP-180-RD-F0507. Вес: 7122 г; Материал корпуса: Алюминиевый сплав. Цены указаны в тенге; условия поставки согласовываются при подтверждении заказа.
Заказ можно оформить с оплатой по счёту или при получении. Товар под заказ, стоимость уточняется перед подтверждением. Доставка и сроки согласовываются при подтверждении заказа.
Общие характеристики
- Условия эксплуатации
- Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Массо-габаритные и монтажные характеристики
- Вес
- 7122 г
- Глубина присоединения вала
- 19,3 мм
- Присоединение вала
- V17
- Размер ISO-фланца
- F05; F07
- Тип конструкции
- Рейка и шестерня
- Тип резьбы
- NPT
Основные характеристики
- Артикул
- 8068197
- Группа
- Неполноповоротные
- Наименование
- Неполноповоротный привод
- Производитель
- Festo
- Серия товара
- DFPD
- Тип оборудования
- Приводы
Особенности материалов
- Марка материала вала
- 1.0715
- Марка материала винта
- 1.4301
- Марка материала корпуса
- EN AW-6063-T6
- Материал вала
- Сталь, никелированная
- Материал винтов
- Легированная сталь, нержавеющая
- Материал корпуса
- Алюминиевый сплав
- Материал крышки
- Литой алюминий с покрытием
- Материал кулачка
- Сталь
- Материал монтажной плиты
- EN AW-6063-T6
- Материал подшипника
- POM (Полиформальдегид)
- Материал соединительной плиты
- Алюминиевый анодированный сплав
- Материал уплотнения
- NBR (Бутадиен-нитрильный каучук)
- Материал штока
- EN AC-46100-D
Стандарты
- Подключение позиционера и датчика положения соответствует станда
- VDI/VDE 3845 размер AA 1
- Подключение распределителя по стандарту
- VDI/VDE 3845 (NAMUR)
- Фитинги соответствуют стандарту
- ISO 5211
Технические характеристики
- Демпфирование
- Без демпфирования
- Диапазон настройки конечного положения при 0°
- От -5 до 5 deg
- Закрывание
- Закрывается вправо
- Момент при номинальном рабочем давлении с углом поворота 90°
- 117,4 Нм
- Момент при указанном рабочем давлении и угле поворота 0°
- 117,4 Нм
- Номинальное рабочее давление
- 5,5 бар
- Определение позиции
- Оптический
- Присоединение 2
- 1/4
- Размер привода
- 120
- Угол поворота
- 180°
- Уровень безопасности (SIL)
- Продукт может использоваться в SRP / CS до SIL 2 (высокий спрос)
Условия эксплуатации
- Взрывобезопасная температура окружающей среды
- -20
- Взрывозащита типа (Газ)
- Ex h IIC T4 Gb X
- Взрывозащита типа (Пыль)
- Ex h IIIC T105
- Категория ATEX (Газ)
- II 2G
- Категория ATEX (Пыль)
- II 2D
- Максимальное рабочее давление
- 8 бар
- Минимальное рабочее давление
- 2 бар
- Положение при сборке
- Любое
- Примечание по моменту
- Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
- Примечание по рабочей среде
- Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)
- Температура окружающей среды
- От -20 °C до +80 °C
