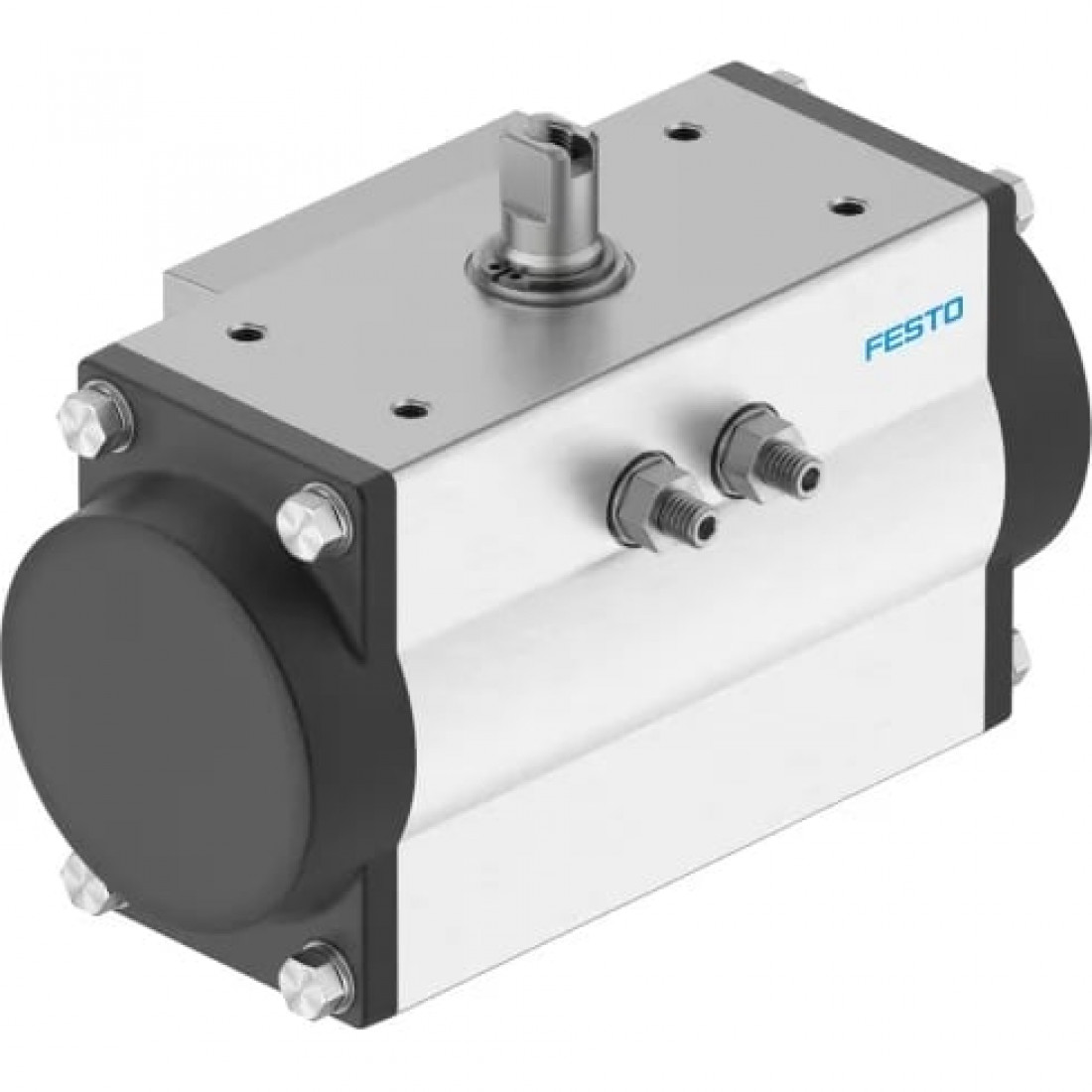

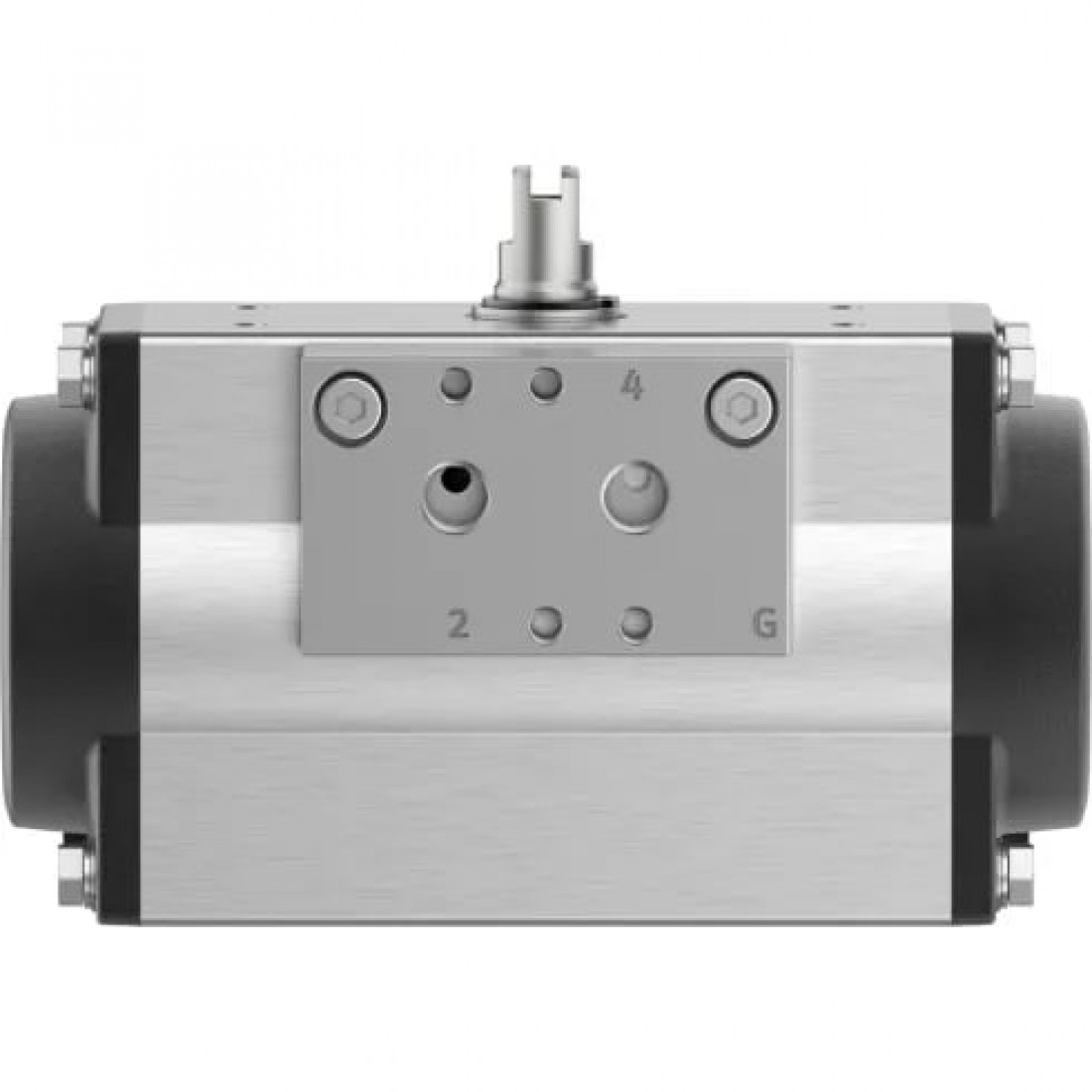

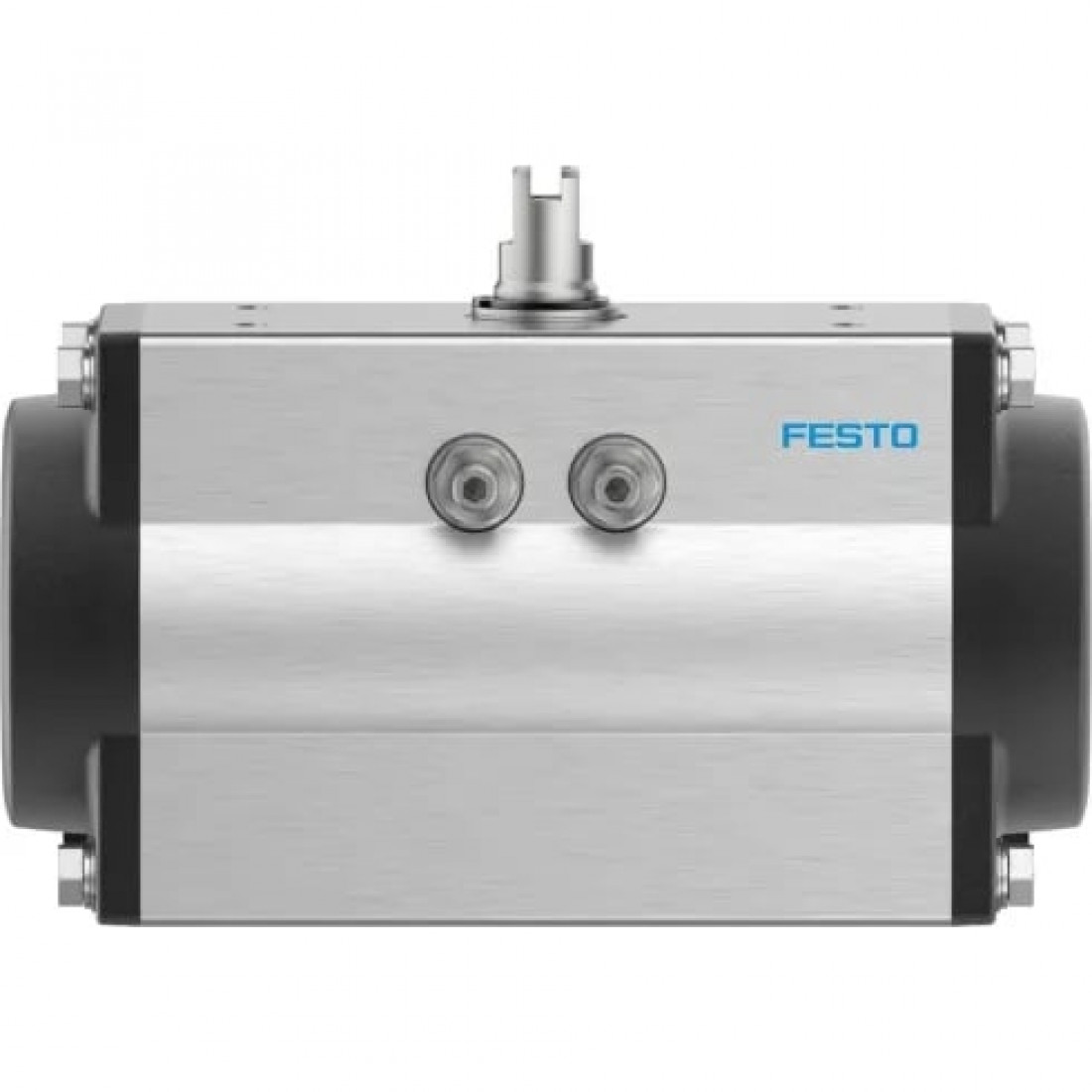

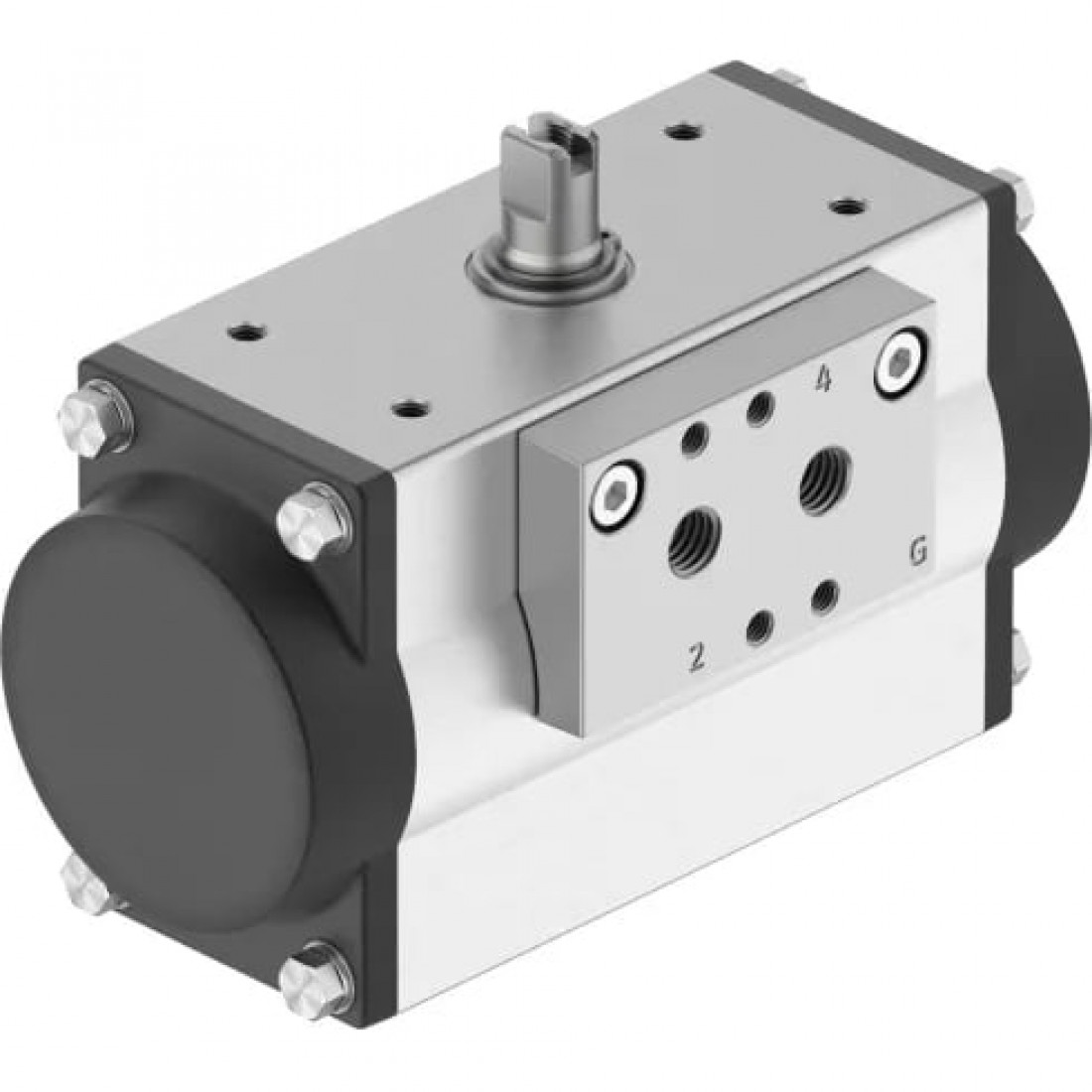

Неполноповоротный привод Festo DFPD-N-20-RP-90-RS35-F05-R3-C

Общие характеристики

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Вес

1383 г

Глубина присоединения вала

12 мм

Присоединение вала

T11

Размер ISO-фланца

F05

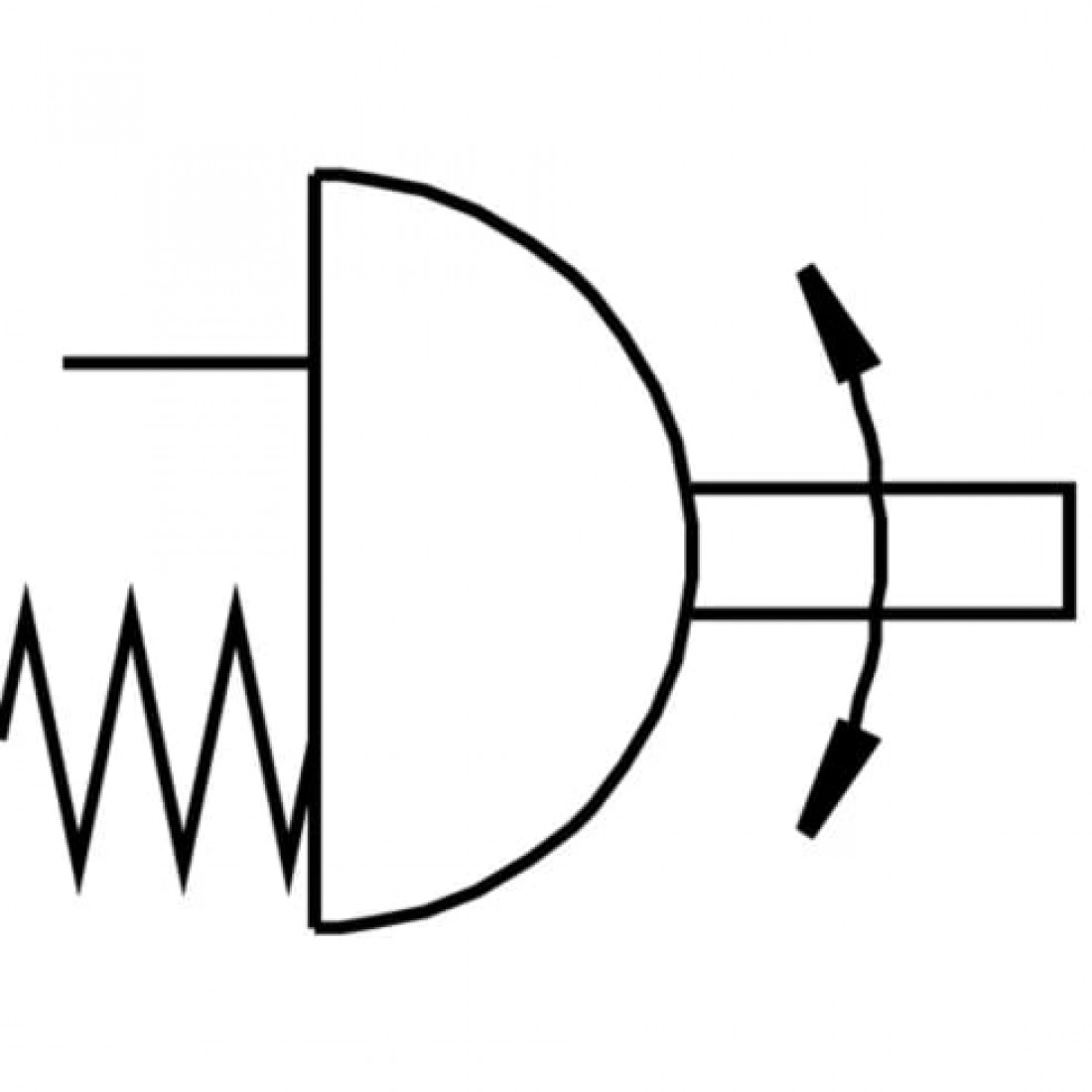

Тип конструкции

Рейка и шестерня

Тип резьбы

NPT

Основные характеристики

Артикул

8102799

Группа

Неполноповоротные

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DFPD

Тип оборудования

Приводы

Особенности материалов

Материал вала

Легированная сталь, нержавеющая

Материал винтов

Легированная сталь, нержавеющая

Материал корпуса

Алюминиевый сплав

Материал крышки

Литой алюминий с покрытием

Материал кулачка

Отливка из нержавеющей стали

Материал подшипника

POM (Полиформальдегид)

Материал поршня

Алюминий

Материал пружины

Пружинная сталь

Материал соединительной плиты

Алюминиевый анодированный сплав

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Стандарты

Подключение позиционера и датчика положения соответствует станда

VDI/VDE 3845 размер AA 1

Подключение распределителя по стандарту

VDI/VDE 3845 (NAMUR)

Сертификационный департамент

TÜV Rheinland

Фитинги соответствуют стандарту

ISO 5211

Технические характеристики

Диапазон настройки конечного положения при 0°

От -5° до 5°

Диапазон настройки конечного положения при 90°

От -5° до 5°

Закрывание

Вправо

Момент при номинальном рабочем давлении с углом поворота 90°

4,5 Нм

Момент при указанном рабочем давлении и угле поворота 0°

8,6 Нм

Момент пружинного возврата для 90°

10,7 Нм

Момент пружинного возврата с углом поворота 0°

5,4 Нм

Номинальное рабочее давление

3,5 бар

Присоединение 2

1/8

Размер привода

20

Расход воздуха при 6 бар за цикл 0°-90°-0°

0,8 l

Угол поворота

90°

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-20°C≤Ta≤+80°C

Взрывозащита типа (Газ)

Ex h IIC T4 Gb X

Взрывозащита типа (Пыль)

Ex h IIIC T105°C Db X

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Максимальное рабочее давление

8 бар

Минимальное рабочее давление

2 бар

Положение при сборке

Любое

Примечание по моменту

Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.

Примечание по рабочей среде

Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Температура окружающей среды

От -20 °C до +80 °C

Температура хранения

От -20 °C до +60 °C
