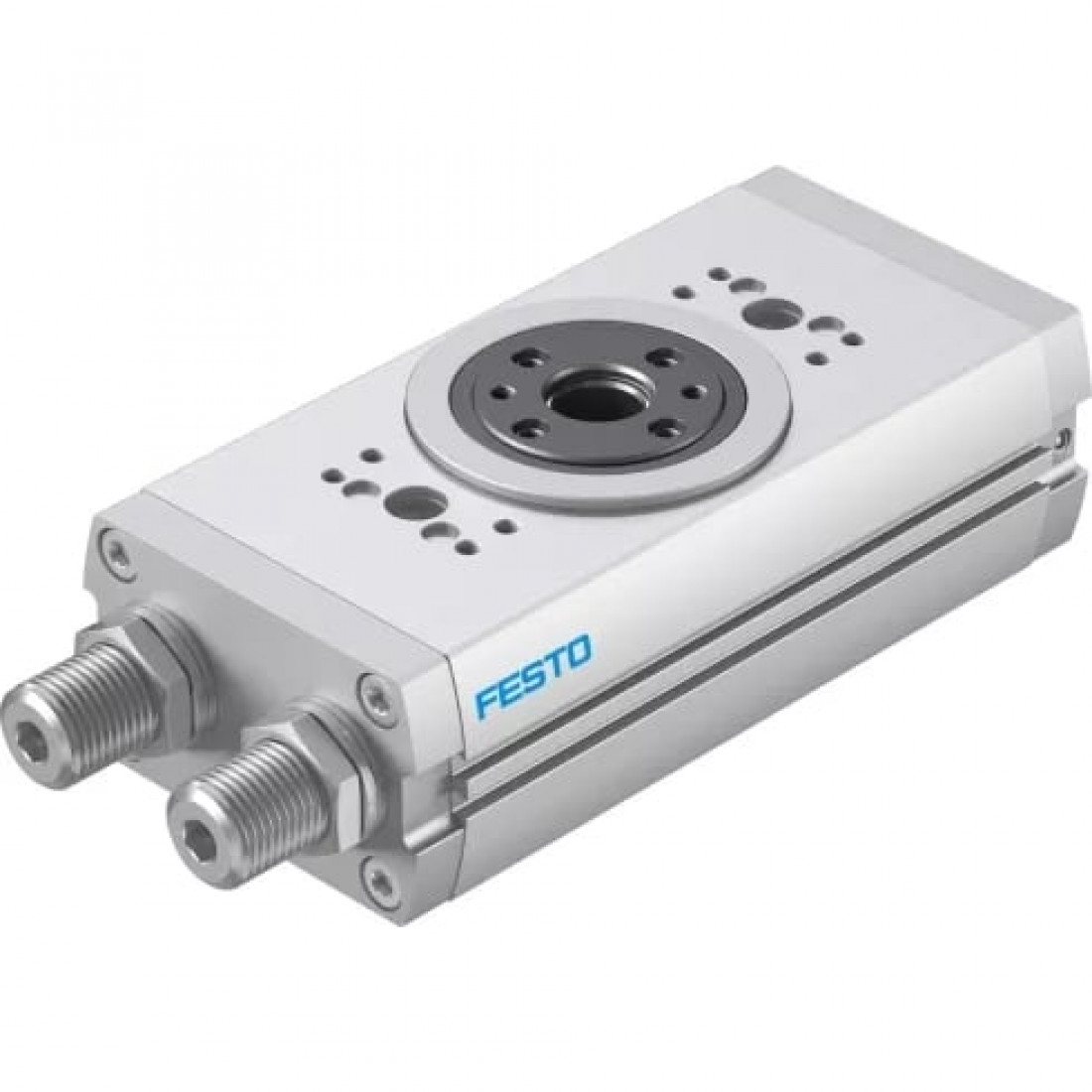

Неполноповоротный привод Festo DRRD-50

Общие характеристики

Технические характеристики

Демпфирование:Y10: встроенное жесткое гидравлическое демпфирование, Y12: внешнее гидравлическое демпфирование, Y9: встроенное нормальное гидравлическое демпфирование

Условия эксплуатации

Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

Высота

78 мм

Длина

428 мм

Размер

50

Тип конструкции

Рейка и шестерня

Тип крепления

Опция, Со сквозным отверстием, С внутренней резьбой

Тип резьбы

G

Ширина

132 мм

Основные характеристики

Артикул

574405

Группа

С рейкой и шестерней

Наименование

Неполноповоротный привод

Производитель

Festo

Серия товара

DRRD

Особенности материалов

Материал вала привода

Закаленная сталь

Материал корпуса

Алюминиевый сплав анодированный

Материал крышки

Алюминий, Анодированный

Материал уплотнения

NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

Допустимый момент инерции

2 ... 20 кг/м²

Максимальное количество промежуточных позиций

1

Определение позиции

Для герконов

Присоединение 2

1/4

Теоретический момент при 6 бар

53 Нм

Угол поворота

180 °

Условия эксплуатации

Взрывобезопасная температура окружающей среды

-10°C ≤ Ta ≤ +60°C

Взрывозащита типа (Газ)

c T4

Взрывозащита типа (Пыль)

c T120°C

Категория ATEX (Газ)

II 2G

Категория ATEX (Пыль)

II 2D

Положение при сборке

Любое

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Температура окружающей среды

От -10 °C до +60 °C
